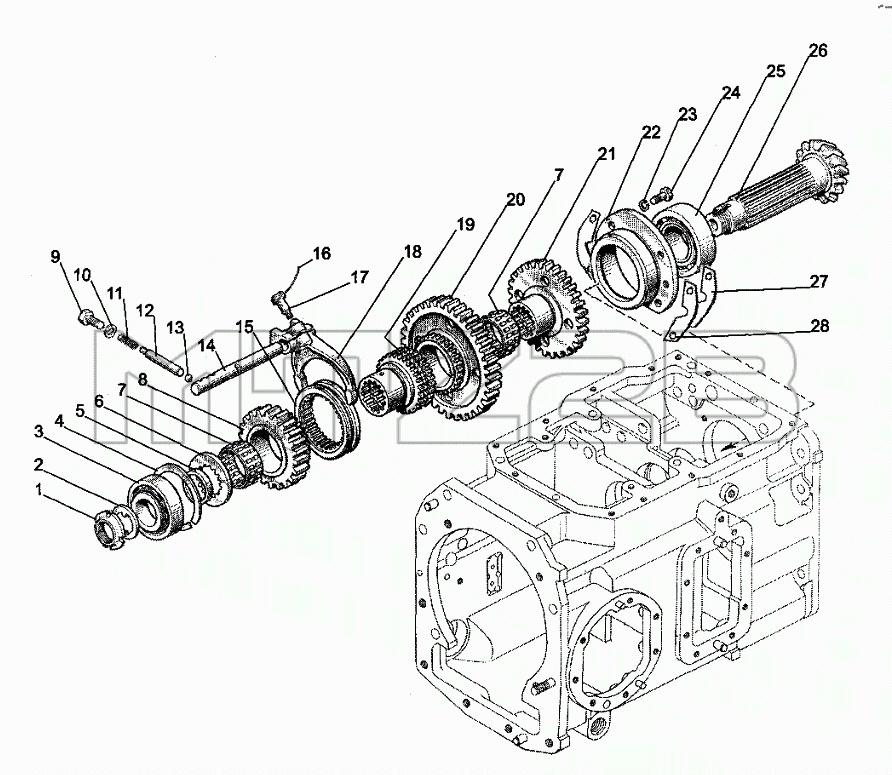

Каталог запасных частей к технике: МТЗ-1221.5. Вал вторичный (16F+8R)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80-1701045 | Гайка | |
| 2 | 80-1701056 | Шайба | |
| 3 | 7310А | Подшипник | |
| 4 | 80-1701256 | Кольцо | |
| 5 | 80-1701254 | Шайба | |
| 6 | 80-1701354 | Шайба | |
| 7 | 664714Е | Подшипник | |
| 8 | 112-1701314 | Шестерня | |
| 9 | БолтМ12-6gх25.88.35.019 | Болт | |
| 10 | 85-1702051 | Шайба | |
| 11 | 50-1702148-A | Пружина | |
| 12 | 85-1702048 | Штифт | |
| 13 | Шарик10,0-60 | Шарик 10,0-60 | |
| 14 | 85-1702037-Б | Поводок | |
| 15 | 112-1701316 | Муфта | |
| 16 | Проволока1,6-О-С | Проволока 1,6-О-С | |
| 17 | 80-1702108 | Болт | |
| 18 | 85-1702029-Б | Вилка | |
| 19 | 80-1701348 | Втулка | |
| 20 | 112-1701312 | Шестерня | |
| 21 | 80-1701313-Б | Шестерня | |
| 22 | 80-1701141-Б | Гнездо | |
| 23 | Шайба10.ОТ | Шайба | |
| 24 | БолтМ10-6gх30.88.35.019 | Болт | |
| 25 | 7712A | Подшипник | |
| 26 | 80-1701252-В | Вал | |
| 27 | 50-1701258 | Прокладка регулировочная 0,2 мм | |
| 28 | 50-1701259 | Прокладка регулировочная 0,5 мм |
