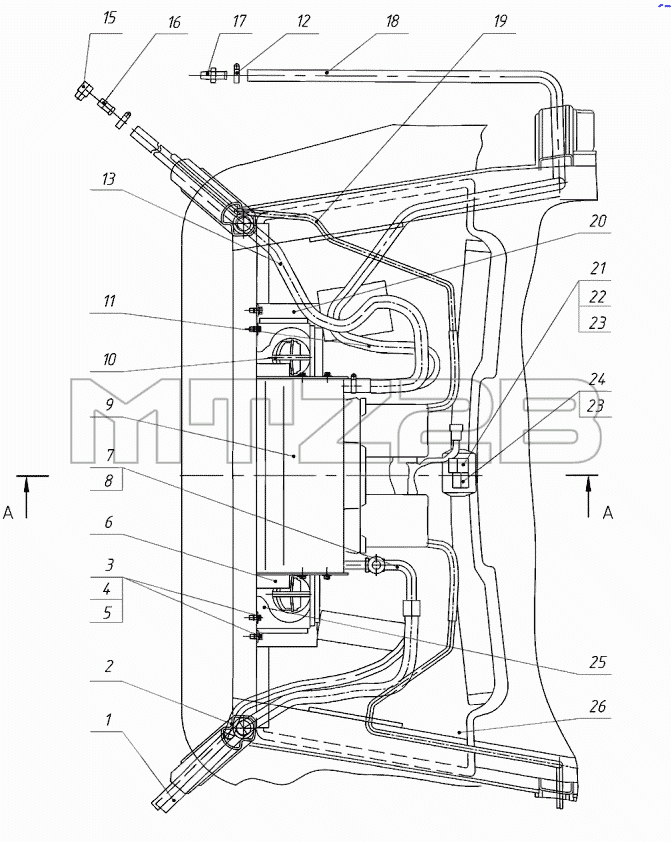

Каталог запасных частей к технике: МТЗ-1222/1523. Установка отопителя-охладителя
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | №1090010GN | Шланг | |
| 2 | №690006GN | Шланг | |
| 3 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 4 | ГОСТ6958-78 | Шайба С6.01.08кп.019 | |
| 5 | ОСТ37.001.115-75 | Шайба 8Т | |
| 6 | 3022-8101020 | Кронштейн | |
| 7 | 70110FG027 | Фитинг | |
| 8 | 70106FG014 | Фитинг | |
| 9 | U003CF041E | Климатический блок | |
| 10 | 1522-8104100 | Дефлектор | |
| 11 | 80-8102015-03 | Шланг L=500 мм | |
| 12 | 20-32/9-C6W | Хомут NORMA TORRO | |
| 13 | 3022-8101011 | Шланг | |
| 15 | 3022D-8100007 | Штуцер | |
| 16 | 80-8100023 | Штуцер | |
| 17 | 3022D-8100006 | Штуцер | |
| 18 | 3022-8101011-03 | Шланг | |
| 19 | 3022-8101012 | Трубка | |
| 20 | 3022-8101020-01 | Кронштейн | |
| 21 | 0682164 | Выключатель вентилятора | |
| 22 | 067060/1 | Табличка темп./скорость | |
| 23 | 068407/0 | Ручка элемента управления | |
| 24 | 068011/1 | Термостат | |
| 25 | 3022-8101017 | Стенка | |
| 26 | 1522-8101110 | Панель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
