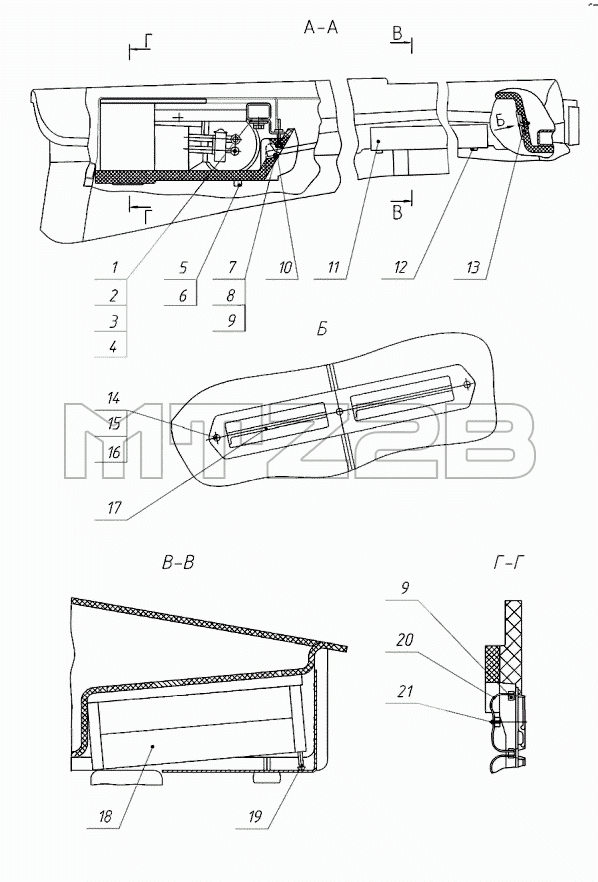

Каталог запасных частей к технике: МТЗ-1222/1523. Установка отопителя-охладителя
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3022-8101100 | Кронштейн | |
| 2 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 3 | ГОСТ6958-78 | Шайба С6.01.08кп.019 | |
| 4 | ОСТ37.001.115-75 | Шайба 8Т | |
| 5 | А30.04.017 | Колпачок | |
| 6 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 | |
| 7 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 8 | ГОСТ6958-78 | Шайба С6.01.08кп.019 | |
| 9 | А30.04.017 | Колпачок | |
| 10 | SD1 | Профиль | |
| 11 | 1522-8104023 | Решетка | |
| 12 | 80-3805065-01 | Винт | |
| 13 | 80-8100011-Б | Крышка | |
| 14 | ГОСТ17474-80 | Винт BM6-6gx12.58.019 | |
| 15 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 16 | ГОСТ6958-78 | Шайба С6.01.08кп.019 | |
| 17 | 80-8100012 | Заслонка | |
| 18 | 80-8104060 | Фильтр | |
| 19 | ГОСТ1144-80 | Шуруп 1-4x25.001 | |
| 20 | 1522-8104015 | Скоба | |
| 21 | ГОСТ1144-80 | Шуруп 1-4x25.001 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
