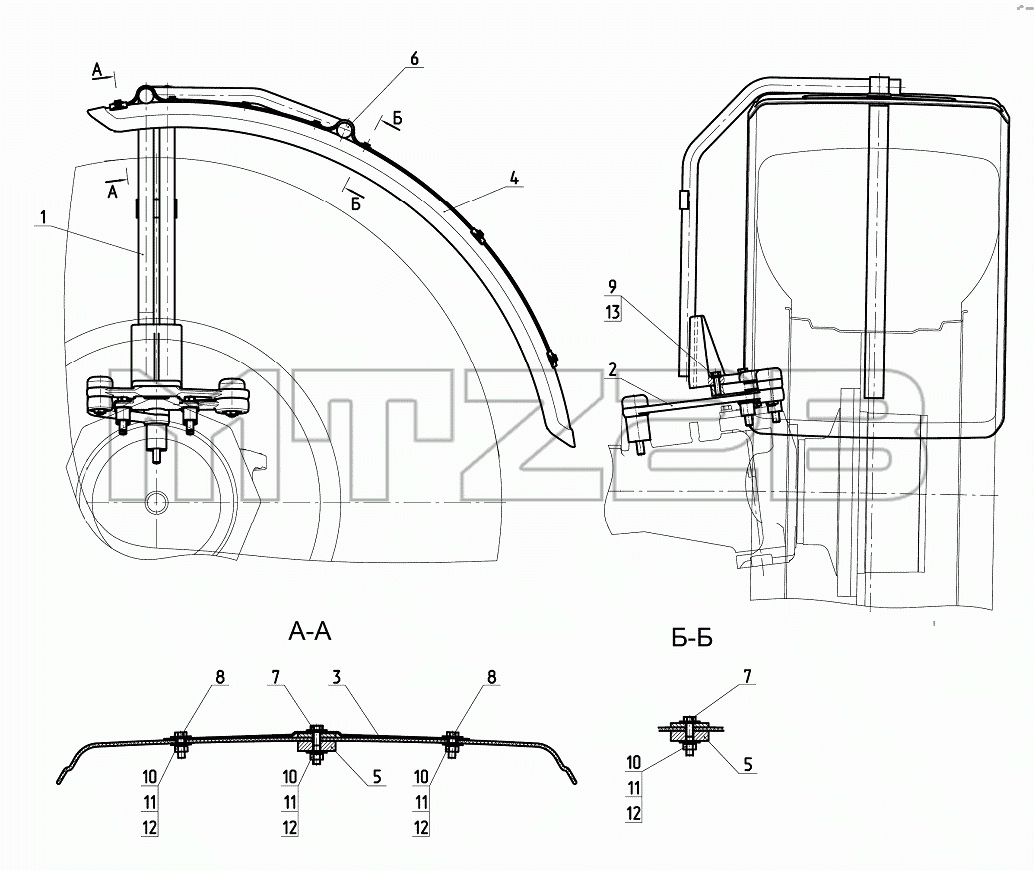

Каталог запасных частей к технике: МТЗ-3522. Крылья передние
1
2
3
4
5
5
6
7
7
8
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2522-8403015 | Стойка | |
| 2 | 2522-8403012 | Основание | |
| 3 | 3520-8403013 | Планка | |
| 4 | 3520-8403014 | Крыло | |
| 5 | 3520-8403022 | Усилитель | |
| 6 | 2522-8403021 | Пробка | |
| 7 | БолтМ8-6gх40.88.35.019 | Болт | |
| 8 | БолтМ8-6gх25.88.35.019 | Болт | |
| 9 | БолтМ12-6gх45.88.35.019 | Болт | |
| 10 | Шайба8Т | Шайба 8Т | |
| 11 | ГайкаМ8-6Н.6.019 | Гайка | |
| 12 | ШайбаС8.01.019 | Шайба | |
| 13 | Шайба12ОТ | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
