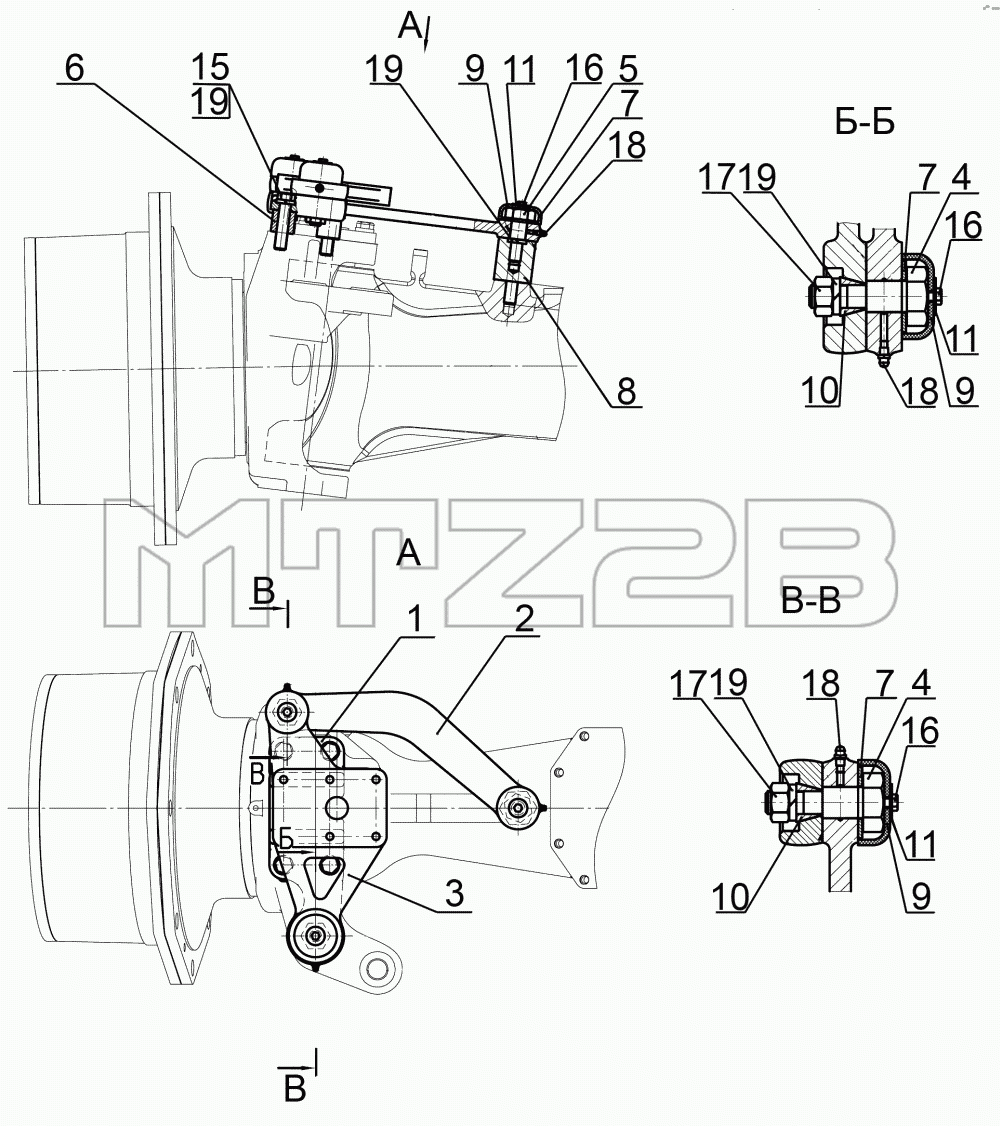

Каталог запасных частей к технике: МТЗ-3522. Механизм поворота крыла
3520-8403050
1
2
3
4
4
5
6
7
7
7
8
9
9
9
10
10
11
11
11
15
15
16
16
16
17
17
18
18
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3520-8403050 | 3520-8403050 | Механизм поворота крыла | |
| 1 | 3520-8403055 | Рычаг | |
| 2 | 3520-8403057 | Рычаг | |
| 3 | 3520-8403058 | Рычаг | |
| 4 | 3520-8403059 | Ось | |
| 5 | 3520-8403059-01 | Ось | |
| 6 | 3520-8403062 | Втулка | |
| 7 | 3520-8403064 | Шайба | |
| 8 | 3520-8403066 | Опора | |
| 9 | 3520-8403071 | Чехол | |
| 10 | 1520-2308077 | Втулка | |
| 11 | 2522-6105021 | Шайба | |
| 15 | БолтМ16-6gх70.88.35.019 | Болт | |
| 16 | БолтМ6-6gх14.88.35.019 | Болт | |
| 17 | ГайкаМ16-6Н.6.019 | Гайка | |
| 18 | Масленка1.1.Ц9.хр | Масленка | |
| 19 | Шайба16ОТ | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
