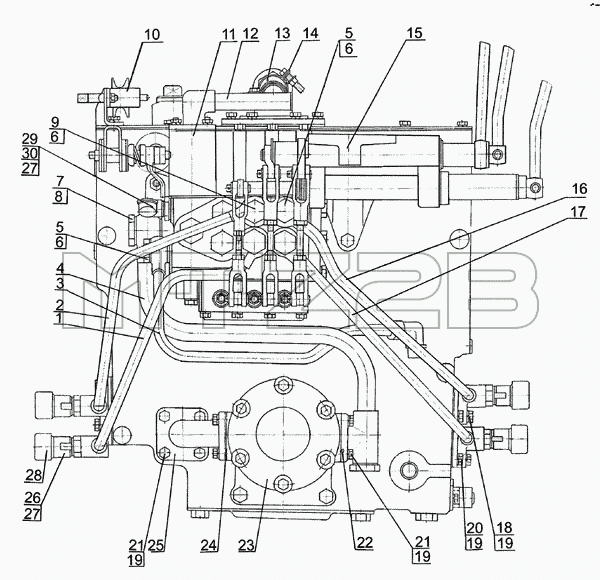

Каталог запасных частей к технике: МТЗ-510/512, 520/522. Арматура корпуса гидроагрегатов
1
2
3
4
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
21
21
22
23
23
24
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 530-4607085 | Труба | |
| 2 | 50-4607080 | Труба | |
| 3 | 70-4607410 | Труба | |
| 4 | P50-4607075-A | Труба | |
| 5 | 40-4607032 | Болт | |
| 6 | 40-4607038-A | Шайба | |
| 7 | 40-4607037 | Болт | |
| 8 | 40-4607033-A | Шайба | |
| 9 | 50-4607031 | Болт | |
| 10 | 70-1310410-Б | Блок управления в сборе | |
| 11 | Р80-3/1-222-3ГГ | Гидрораспределитель | |
| 12 | 70X-4607010 | Трубопровод | |
| 13 | 50-4607063-Б2-01 | Шланг силовой | |
| 14 | XC-31 | Хомут или хомут «Норма» 25-40 | |
| 15 | 70-4607040-Б | Кронштейн | |
| 16 | 50-4607110 | Труба | |
| 17 | 50-4607115 | Труба | |
| 18 | M8-6gx30.38.35.019 | Болт | |
| 19 | 8T | Шайба | |
| 20 | M8-6gx20.88.35.019 | Болт | |
| 21 | M8-6gx25.88.35.019 | Болт | |
| 22 | 035-040-30-1-4 | Кольцо | |
| 23 | НШ32Д-3 | Насос шестеренный | |
| 23 | НШ32УКФ-3 | Насос шестеренный | |
| 24 | 50-4607097 | Прокладка | |
| 25 | 50-4607096-А | Патрубок | |
| 26 | 3057-4616330-А | Клапан запорного устройства | |
| 27 | 017-022-30-1-4 | Кольцо | |
| 28 | 50-4607039-А | Колпак | |
| 29 | 40-3405061-А | Штуцер М20х1,5 | |
| 30 | 40-3405062 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
