Каталог запчастей МТЗ и ММЗ

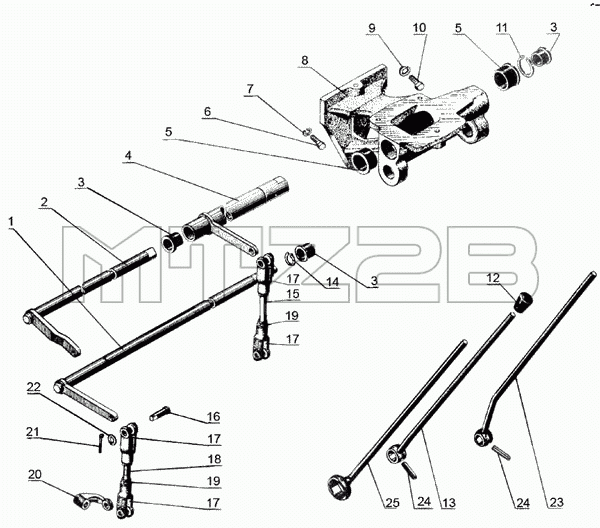

Каталог запасных частей к технике: МТЗ-510/512, 520/522. Управление гидроузлами
1
1
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-4607040-Б | 70-4607040-Б | Кронштейн | |
| 1 | 70-4607220-Б | Вал | |
| 1 | 70-4607250 | Вал | |
| 3 | 50-4607078-А | Втулка | |
| 4 | 70-4607240 | Вал | |
| 5 | 50-460779-А1 | Втулка | |
| 6 | M10-6gx30.88.35.019 | Болт | |
| 7 | 10 ОТ | Шайба | |
| 8 | 70-4607017 | Кронштейн | |
| 9 | 120Т | Шайба | |
| 10 | M12-6gx35.88.35.019 | Болт | |
| 11 | С32 | Кольцо | |
| 12 | А61.01 014 | Рукоятка | |
| 13 | 70-4607076 | Рычаг | |
| 14 | С18 | Кольцо | |
| 15 | 80-4607087-02 | Тяга | |
| 16 | А61-030-А1 | Палец | |
| 17 | А20-213-А | Вилка | |
| 18 | 80-4607087-01 | Тяга | |
| 19 | М8-6Н.6.019 | Гайка | |
| 20 | 50-4607086-А | Рычаг | |
| 21 | 3.2x18.019 | Шплинт | |
| 22 | 70-4607144 | Шайба | |
| 23 | 70-4607074 | Рычаг | |
| 24 | А.8х30.65ГХим.Фос.прм. | Штифт | |
| 25 | 70-4607077 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
