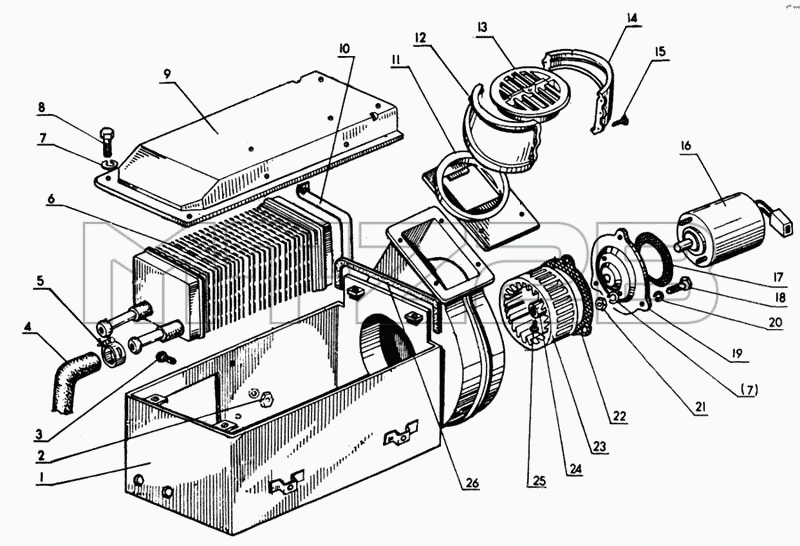

Каталог запасных частей к технике: МТЗ-80. Блок отопления
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 70-8115400 | Корпус | |
| 2 | Гайка М5-6Н.6.019 | Гайка М5-6Н.6.019 | |
| 3 | Винт М5-6gх16.58.019 | Винт М5-6gх16.58.019 | |
| 4 | 70-8115084 | Шланг | |
| 5 | ХС-23 | Хомут | |
| 5 | ХС-26 | Хомут | |
| 6 | ОТ1.13.010 | Радиатор | |
| 7 | Шайба 6Т.65Г.06 | Шайба 6Т.65Г.06 | |
| 8 | Болт М6-6gх0.88.34.019 | Болт М6-6gх0.88.34.019 | |
| 9 | 70-8115420-Б | Крышка | |
| 10 | 70-8115300-А1 | Стяжка | |
| 11 | 80-8105052 | Основание | |
| 12 | 80-8105051 | Обечайка передняя | |
| 13 | 150.95.301 | Воздухораспределитель | |
| 14 | 80-8105051-01 | Обечайка задняя | |
| 15 | Шуруп 4х16.019 | Шуруп 4х16.019 | |
| 16 | 19.3730.000 | Электродвигатель 12В, 35Вт | |
| 17 | 50-8104029 | Прокладка | |
| 18 | Болт М6-6gх16.88.35.019 | Болт М6-6gх16.88.35.019 | |
| 19 | 70-8115075 | Крышка | |
| 20 | Шайба 5Н ОН 025 | Шайба 5Н ОН 025 | |
| 21 | Гайка М5 6Н.6.019 | Гайка М5 6Н.6.019 | |
| 22 | 70-8115168 | Прокладка | |
| 23 | 70-8115191 | Ротор | |
| 24 | 70-8115192 | Стяжка | |
| 25 | Винт М5 6gх12.58.019 | Винт М5 6gх12.58.019 | |
| 26 | ПР-34-01 | Профиль резиновый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
