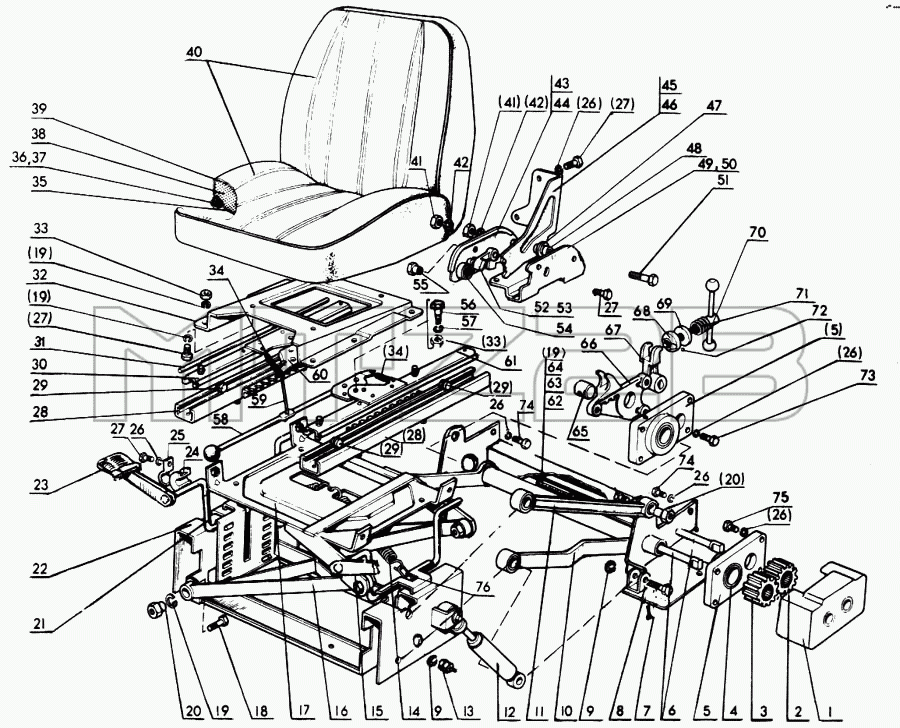

Каталог запасных частей к технике: МТЗ-80. Сиденье водителя
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
20
21
22
23
24
25
26
26
26
26
26
26
27
27
27
27
28
28
29
29
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-6801315 | 70-6801315 | Блок в сборе | |
| 70-6800000-А | 70-6800000-А | Сиденье в сборе | |
| 70-6801010 | 70-6801010 | Подвеска в сборе | |
| 70-6804400 | 70-6804400 | Механизм в сборе | |
| 70-6804390 | 70-6804390 | Механизм в сборе | |
| 70-6804010 | 70-6804010 | Механизм в сборе | |
| Кольцо 010-015-30-2-3 ГОСТ 9833-73 | Кольцо 010-015-30-2-3 ГОСТ 9833-73 | Кольцо 010-015-30-2-3 ГОСТ 9833-73 | |
| 70-6800020-01 | 70-6800020-01 | Замок в сборе | |
| 70-6800015-01 | 70-6800015-01 | Замок в сборе | |
| 70-6800010-01 | 70-6800010-01 | Сиденье в сборе | |
| 1 | 85-6801340 | Корпус | |
| 2 | Ролик 3х15,8Ш ГОСТ 6870-72 | Ролик 3х15,8Ш ГОСТ 6870-72 | |
| 3 | 70-6801303-Б | Соединитель | |
| 4 | 70-6801305 | Втулка | |
| 5 | 85-6801330 | Опора | |
| 6 | 70-6801304 | Торсион | |
| 7 | 70-6801310 | Корпус | |
| 8 | 70-6801372 | Палец | |
| 9 | 70-6801307 | Шайба | |
| 10 | 85-6801320 | Стабилизатор | |
| 11 | 70-6801360 | Рычаг | |
| 12 | АС20-050.00.000 | Амортизатор | |
| 13 | 70-6801006 | Палец | |
| 14 | 150-20-212 | Пружина | |
| 15 | 70-6804050-А | Опора левая | |
| 16 | 70-6804030 | Рама | |
| 17 | 70-6804090 | Основание | |
| 18 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | |
| 19 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | |
| 20 | 70-6801006 | Палец | |
| 21 | 70-6804050-А01 | Опора правая | |
| 22 | 70-6801350-Б | Остов | |
| 23 | 70-6706111 | Накладка | |
| 24 | 70-6804013 | Обойма | |
| 25 | 70-6804011 | Держатель | |
| 26 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 27 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 28 | 70-6804420 | Направляющая | |
| 29 | 70-6804391 | Ролик | |
| 30 | 70-6804415 | Направляющая | |
| 31 | 70-6804394 | Пруток | |
| 32 | 70-6804014-А | Кронштейн | |
| 33 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | |
| 34 | 70-6804393 | Пружина | |
| 35 | 70-6803060 | Основание | |
| 36 | Заклепка 4х10х12 ОСТ 37.001.159-75 | Заклепка 4х10х12 ОСТ 37.001.159-75 | |
| 37 | Шайба 5.01.019 ГОСТ 11371-78 | Шайба 5.01.019 ГОСТ 11371-78 | |
| 38 | 70-6803011 | Подушка | |
| 39 | 70-6803020 | Чехол | |
| 40 | 70-6803010 | Подушка в сборе | |
| 41 | Гайка М12.6Н.019 ГОСТ 5915-70 | Гайка М12.6Н.019 ГОСТ 5915-70 | |
| 42 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | |
| 43 | 70-6800011 | Корпус правый | |
| 44 | 70-6800011-01 | Корпус левый | |
| 45 | 70-6800014 | Кронштейн правый | |
| 46 | 70-6800021 | Кронштейн левый | |
| 47 | 20.01.019 ГОСТ 11371-78 | Шайба | |
| 48 | 70-6800013 | Втулка | |
| 49 | 70-6800030-01 | Кронштейн правый | |
| 50 | 70-6800040-01 | Кронштейн левый | |
| 51 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 | Болт М12-6gх45.88.35.019 ГОСТ 7796-70 | |
| 52 | 70-6800012 | Защелка левая | |
| 53 | 70-6800012-01 | Защелка правая | |
| 54 | А35-6105008 | Пружина | |
| 55 | 70-6804017 | Палец | |
| 56 | 70-6804392 | Ось | |
| 57 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 58 | 70-6804430 | Стопор | |
| 59 | 70-6804305-01 | Стяжка | |
| 60 | 70-6804432 | Стопор | |
| 61 | 70-6804410 | Направляющая | |
| 62 | Болт М8-6gх40.88.35.019 ГОСТ 7795-70 | Болт М8-6gх40.88.35.019 ГОСТ 7795-70 | |
| 63 | ПР-41-01 | Амортизатор | |
| 64 | Болт М8-6gх55.88.35.019 ГОСТ 7798-70 | Болт М8-6gх55.88.35.019 ГОСТ 7798-70 | |
| 65 | 70-6801008 | Гайка | |
| 66 | 70-6801301 | Крышка | |
| 67 | 70-6801302 | Рычаг | |
| 68 | 70-6801011 | Сухарь | |
| 69 | 70-6801013 | Шайба | |
| 70 | 70-6801080 | Винт | |
| 71 | 130-3520057-Б | Пружина | |
| 72 | Шарик 5,0-100 | Шарик 5,0-100 | |
| 73 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 74 | Шайба 10Т 65Г.06 ГОСТ 6402-70 | Шайба 10Т 65Г.06 ГОСТ 6402-70 | |
| 75 | Болт М8-6gх35.88.35.019 ГОСТ 7798-70 | Болт М8-6gх35.88.35.019 ГОСТ 7798-70 | |
| 76 | 70-6804012 | Зацеп |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
