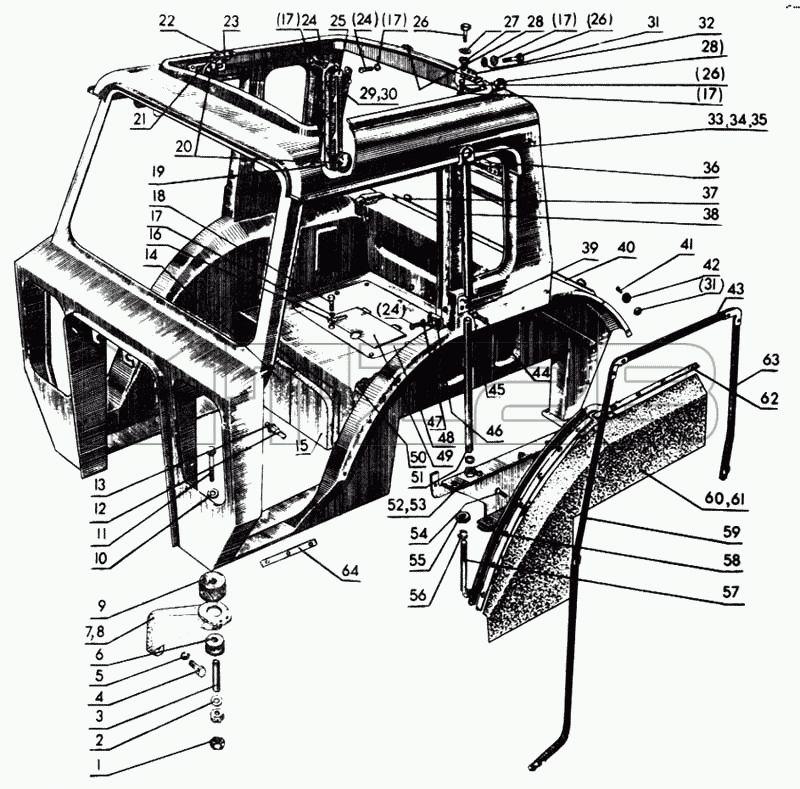

Каталог запасных частей к технике: МТЗ-80. Кабина
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
17
18
19
20
21
22
23
24
24
24
25
26
26
26
27
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Гайка М12.6Н.6.019 ГОСТ 6958-68 | Гайка М12.6Н.6.019 ГОСТ 6958-68 | |
| 2 | Шайба 12.01.019 ГОСТ 6958-68 | Шайба 12.01.019 ГОСТ 6958-68 | |
| 3 | 70-6702306 | Втулка | |
| 4 | Болт М16-6gх40.88.35.019 ГОСТ 7796-70 | Болт М16-6gх40.88.35.019 ГОСТ 7796-70 | |
| 5 | 70-6702023 | Шайба | |
| 6 | 130-5001364-В | Подушка нижняя | |
| 7 | 80-6702068 | Кронштейн левый | |
| 8 | 80-6702069 | Кронштейн правый | |
| 9 | 130-5001332 | Подушка верхняя | |
| 10 | Шайба 12.01.019 ГОСТ 11371-78 | Шайба 12.01.019 ГОСТ 11371-78 | |
| 11 | Болт М12-6gх120.88.35.019 ГОСТ 7795-70 | Болт М12-6gх120.88.35.019 ГОСТ 7795-70 | |
| 12 | 70-6700031 | Держатель | |
| 13 | Шайба 10.01.019 ГОСТ 11371-78 | Шайба 10.01.019 ГОСТ 11371-78 | |
| 14 | 70-6702078 | Крышка панели пола | |
| 15 | 70-6702079 | Крышка панели пола | |
| 16 | 70-6702017 | Защелка | |
| 17 | Шайба 6 65Г 06 ГОСТ 6402-70 | Шайба 6 65Г 06 ГОСТ 6402-70 | |
| 18 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 | |
| 19 | 70-6700027 | Шайба | |
| 20 | 70-6700050-А | Рукоятка | |
| 21 | Шайба 10.01.019 ГОСТ 6958-68 | Шайба 10.01.019 ГОСТ 6958-68 | |
| 22 | 70-6700030 | Механизм открывания крышки люка | |
| 23 | 70-6700026 | Планка | |
| 24 | Винт М6-6gх16.88.35.019 ГОСТ 17473-72 | Винт М6-6gх16.88.35.019 ГОСТ 17473-72 | |
| 25 | 70-6706060 | Механизм открывания задней стенки | |
| 26 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | |
| 27 | Шайба 6.01.019 ГОСТ 11371-78 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 28 | 70-6700050 | Петля задней стенки | |
| 29 | 70-6700016 | Направляющая правая | |
| 30 | 70-6700017 | Направляющая левая | |
| 31 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | |
| 32 | 70-6700042 | Петля | |
| 33 | 70-8202018-Б | Кронштейн | |
| 34 | Шайба 10 ГОСТ 11371-78 | Шайба 10 ГОСТ 11371-78 | |
| 35 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 | Болт М10-6gх25.88.35.019 ГОСТ 7798-70 | |
| 36 | 70-6706112 | Крючок | |
| 37 | 70-6706120 | Защелка | |
| 38 | 70-8202040-Б | Поручень | |
| 39 | Шайба 8 65Г 06 ГОСТ 6402-70 | Шайба 8 65Г 06 ГОСТ 6402-70 | |
| 40 | 70-6702150 | Крышка задняя | |
| 41 | Винт М6-6gх20.88.35.019 ГОСТ 17475-72 | Винт М6-6gх20.88.35.019 ГОСТ 17475-72 | |
| 42 | 70-6702054 | Упор | |
| 43 | ПР39 | Профиль резиновый L=540 | |
| 44 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | Болт М8-6gх20.88.35.019 ГОСТ 7798-70 | |
| 45 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 46 | 70-6700018 | Фиксатор | |
| 47 | Шайба 6-081 ГОСТ 10464-63 | Шайба 6-081 ГОСТ 10464-63 | |
| 48 | 70-6702110 | Крышка | |
| 49 | 70-6702155 | Крышка | |
| 50 | 70-6702088 | Обивка пола | |
| 51 | 70-6700112 | Трубка | |
| 52 | 70-6702300 | Кронштейн левый | |
| 53 | 70-6702300-02 | Кронштейн левый | |
| 54 | Винт М4-6gх10.88.35.019 ГОСТ 17473-72 | Винт М4-6gх10.88.35.019 ГОСТ 17473-72 | |
| 55 | Гайка М16.6Н.6.019 ГОСТ 5915-70 | Гайка М16.6Н.6.019 ГОСТ 5915-70 | |
| 56 | Шайба 16 65Г 06 ГОСТ 6402-70 | Шайба 16 65Г 06 ГОСТ 6402-70 | |
| 57 | 50-67002036 | Хомут | |
| 58 | ПР21-1160 | Профиль резиновый L=1160 | |
| 59 | ПР39-02 | Профиль резиновый L=1230 | |
| 60 | 70-6702188 | Обивка сектора правого | |
| 61 | 70-6702189 | Обивка сектора левого | |
| 62 | 70-6702056 | Прижим | |
| 63 | ПР39-01 | Профиль резиновый L=640 | |
| 64 | 70-6702041 | Прижим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
