Каталог запчастей МТЗ и ММЗ

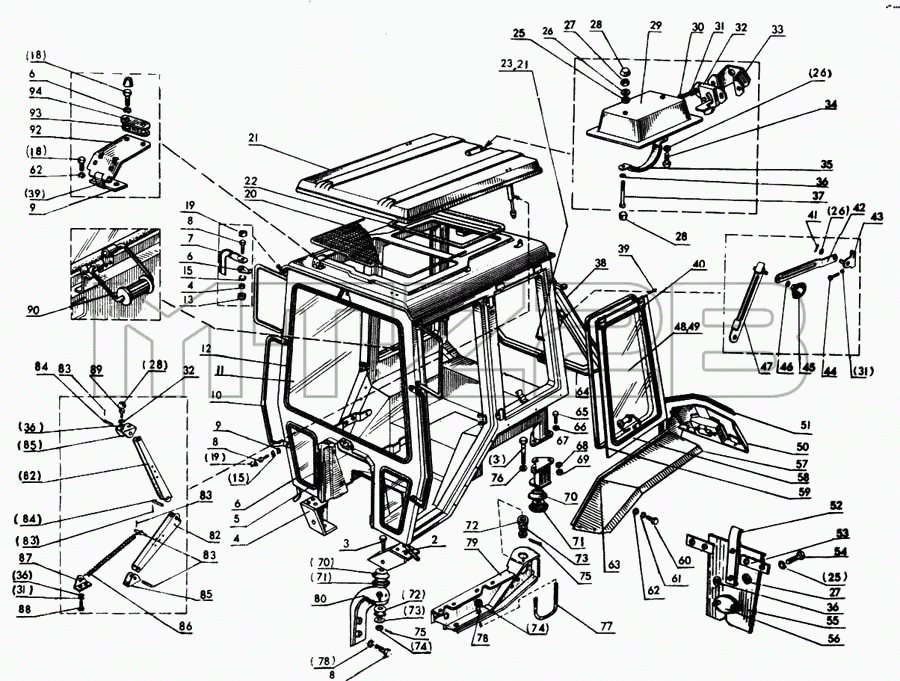

Каталог запасных частей к технике: МТЗ-80. Унифицированная кабина
2
3
3
4
5
6
6
6
7
8
8
8
9
9
10
11
12
13
14
15
15
18
18
19
19
20
21
21
22
23
25
25
26
26
26
27
27
28
28
28
29
30
31
31
31
32
32
33
34
35
36
36
36
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
69
70
70
71
71
72
72
73
73
74
74
75
75
76
77
78
78
79
80
80
82
82
83
83
83
83
84
84
85
85
86
87
88
89
90
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-8404020-01 | 80-8404020-01 | Закрылок (правый) | |
| 80-6708705-01 | 80-6708705-01 | Тяга правая | |
| 80-6708210 | 80-6708210 | Рамка в сборе | |
| 80-6708110 | 80-6708110 | Рамка в сборе | |
| 80-6700035-01 | 80-6700035-01 | Опора (правая) | |
| 80-6707025 | 80-6707025 | Крыша в сборе | |
| 80-8404010-01 | 80-8404010-01 | Крыло (правое) | |
| 80-6702300-02 | 80-6702300-02 | Кронштейн (левый) | |
| 80-6700010 | 80-6700010 | Кабина в сборе | |
| 80-6707070 | 80-6707070 | Замок | |
| 1 | 80-6700020 | Кабина (сварная) | |
| 2 | 80-6700030 | Кронштейн (левый) | |
| 3 | 80-6700029 | Болт | |
| 4 | 80-6700030-01 | Кронштейн (правый) | |
| 5 | 80-6700024-01 | Профиль L=1285 мм | |
| 6 | 80-6700018-01 | Уплотнитель L=1285 мм | |
| 7 | 80-6700011-04 | Стекло | |
| 8 | Болт М8-6gх25.88.35.019 ГОСТ 7796-78 | Болт М8-6gх25.88.35.019 ГОСТ 7796-78 | |
| 9 | Шайба 8 01 019 ГОСТ 11371-78 | Шайба 8 01 019 ГОСТ 11371-78 | |
| 10 | 80-6703105 | Поручень | |
| 11 | 80-6700011-01 | Стекло | |
| 12 | 80-6700018 | Уплотнитель L=4200 мм | |
| 13 | А30-04.017-02 | Колпачок | |
| 14 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 15 | 8Т ОСТ 37.001.115-75 | Шайба | |
| 16 | 80-8201107 | Шайба | |
| 17 | 80-8201106-А | Труба | |
| 18 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 19 | А30.04.017-01 | Колпачок | |
| 20 | 80-8104010 | Чехол | |
| 21 | 80-6707035 | Крыша | |
| 22 | А37.08.040 | Уплотнитель | |
| 23 | 80-6700011 | Стекло | |
| 24 | 80-6700023 | Уплотнитель L=3870 мм | |
| 25 | 549-1305044 | Прокладка | |
| 26 | Шайба 6 01 019 ГОСТ 6958-78 | Шайба 6 01 019 ГОСТ 6958-78 | |
| 27 | Гайка М6-6Н.019 ГОСТ 5918-73 | Гайка М6-6Н.019 ГОСТ 5918-73 | |
| 28 | А30.04.017 | Колпачок | |
| 29 | 80-6707082 | Облицовка | |
| 30 | Винт М6-6gх12.58.019 ГОСТ 17473-72 | Винт М6-6gх12.58.019 ГОСТ 17473-72 | |
| 31 | Шайба 6Т ОСТ 37.001.115-75 | Шайба 6Т ОСТ 37.001.115-75 | |
| 32 | А37.09.10 | Защелка | |
| 33 | 80-6707075 | Кронштейн | |
| 34 | Винт М6-6gх20.58.019 ГОСТ 17473-72 | Винт М6-6gх20.58.019 ГОСТ 17473-72 | |
| 35 | 80-6707080 | Поручень | |
| 36 | Шайба 6 01 019 ГОСТ 11371-78 | Шайба 6 01 019 ГОСТ 11371-78 | |
| 37 | Винт М6-6gх50.58.019 ГОСТ 17473-72 | Винт М6-6gх50.58.019 ГОСТ 17473-72 | |
| 38 | 80-6708215 | Рамка | |
| 39 | 70-6708189 | Ось | |
| 40 | А37.03.031-Б | Петля | |
| 41 | Шплинт 2х16.016 ГОСТ 397-79 | Шплинт 2х16.016 ГОСТ 397-79 | |
| 42 | 80-6708701 | Рычаг | |
| 43 | 80-6708225 | Кронштейн | |
| 44 | Болт М6-6gх16.88.4.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.4.35.019 ГОСТ 7798-70 | |
| 45 | 12-12-108 | Рукоятка | |
| 46 | Шайба 8 01 019 ГОСТ 11371-78 | Шайба 8 01 019 ГОСТ 11371-78 | |
| 47 | 80-6708705 | Тяга левая | |
| 48 | 80-6700011-02 | Стекло | |
| 49 | 80-6700023-01 | Уплотнитель L=2740 мм | |
| 50 | 80-8404020 | Закрылок (левый) | |
| 51 | 80-8404014-А | Уплотнитель | |
| 52 | 80-8404031-Б | Пружина | |
| 53 | 80-8404032 | Пластина | |
| 54 | Болт М6-6gх25.88.35.019 ГОСТ 7796-70 | Болт М6-6gх25.88.35.019 ГОСТ 7796-70 | |
| 55 | 80-8404045 | Шторка | |
| 56 | 80-8404034 | Пластина | |
| 57 | 80-8404010 | Крыло (левое) | |
| 58 | 80-6708115 | Рамка | |
| 59 | 80-6700021-02 | Профиль L=2960 мм | |
| 60 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 61 | 8Т ОСТ 37.001.115-75 | Шайба | |
| 62 | Шайба 8 01 019 ГОСТ 6958-70 | Шайба 8 01 019 ГОСТ 6958-70 | |
| 63 | 80-8404013-А | Уплотнитель | |
| 64 | 80-6700021-01 | Профиль L=4080 мм | |
| 65 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 66 | Шайба 10 01 019 ГОСТ 11371-78 | Шайба 10 01 019 ГОСТ 11371-78 | |
| 67 | 80-6700035 | Опора (левая) | |
| 68 | Шайба 10ОТ ОСТ 37.001.115-75 | Шайба 10ОТ ОСТ 37.001.115-75 | |
| 69 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 70 | 80-6700163 | Обойма | |
| 71 | 80-6700160 | Виброизолятор | |
| 72 | 130-5001364-В | Подушка нижняя | |
| 73 | Шайба 16 01 019 ГОСТ 6958-78 | Шайба 16 01 019 ГОСТ 6958-78 | |
| 74 | Гайка М16-6Н.6.019 ГОСТ 5918-73 | Гайка М16-6Н.6.019 ГОСТ 5918-73 | |
| 75 | Шплинт 4,0х36.016 ГОСТ 397-79 | Шплинт 4,0х36.016 ГОСТ 397-79 | |
| 76 | Шайба 16 01 019 ГОСТ 11371-80 | Шайба 16 01 019 ГОСТ 11371-80 | |
| 77 | 80-6702022 | Хомут | |
| 78 | Шайба 16ОТ ОСТ 37.001.115-75 | Шайба 16ОТ ОСТ 37.001.115-75 | |
| 79 | 70-6702300-01 | Кронштейн правый | |
| 80 | 80-6702068 | Кронштейн левый | |
| 80 | 80-6702069 | Кронштейн правый | |
| 81 | Болт М16-6gх45.88.35.19 ГОСТ 7796-70 | Болт М16-6gх45.88.35.19 ГОСТ 7796-70 | |
| 82 | 80-6707041 | Рычаг | |
| 83 | Шплинт 1,6х12.016 ГОСТ 397-79 | Шплинт 1,6х12.016 ГОСТ 397-79 | |
| 84 | 80-6707044 | Ось | |
| 85 | 80-6707045 | Кронштейн | |
| 86 | 80-6707043 | Пружина | |
| 87 | 80-6707050 | Кронштейн | |
| 88 | Винт М6-6gх14.58.019 ГОСТ 17473-80 | Винт М6-6gх14.58.019 ГОСТ 17473-80 | |
| 89 | Болт М6-6gх14.88.35.019 ГОСТ 7796-70 | Болт М6-6gх14.88.35.019 ГОСТ 7796-70 | |
| 90 | 80П-6708470 | Фиксатор | |
| 91 | 80-6707012 | Петля | |
| 92 | 80-6707010 | Петля | |
| 93 | 80-6707033 | Прокладка | |
| 94 | 80-6707034 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
