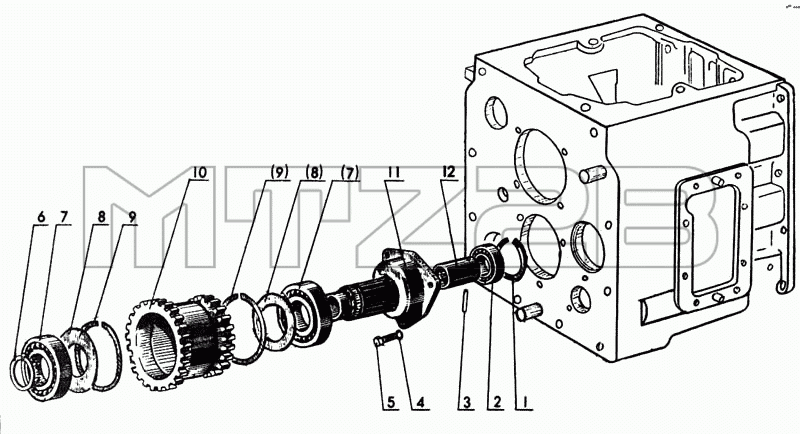

Каталог запасных частей к технике: МТЗ-80. Коробка передач. Редуктор
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1701170 | 70-1701170 | Гнездо вала в сборе | |
| 70-1721040 | 70-1721040 | Шестерня редуктора в сборе | |
| 1 | Кольцо К-2В80 ГОСТ 13941-68 | Кольцо К-2В80 ГОСТ 13941-68 | |
| 2 | Подшипник 307К1 ГОСТ 8338-75 | Подшипник 307К1 ГОСТ 8338-75 | |
| 3 | Штифт пружинный 8х45 ГОСТ 14229-69 | Штифт пружинный 8х45 ГОСТ 14229-69 | |
| 4 | 8Т ОСТ 37.001.115-75 | Шайба | |
| 5 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 6 | Кольцо 2В60 ГОСТ 13940-68 | Кольцо 2В60 ГОСТ 13940-68 | |
| 7 | Подшипник 212 ГОСТ 8338-75 | Подшипник 212 ГОСТ 8338-75 | |
| 8 | 70-1721318 | Шайба маслоотражательная | |
| 9 | Кольцо 2В110 ГОСТ 13941-68 | Кольцо 2В110 ГОСТ 13941-68 | |
| 10 | 70-1721041 | Шестерня редуктора | |
| 11 | 70-1701186 | Гнездо | |
| 12 | 50-1701188 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
