Каталог запчастей МТЗ и ММЗ

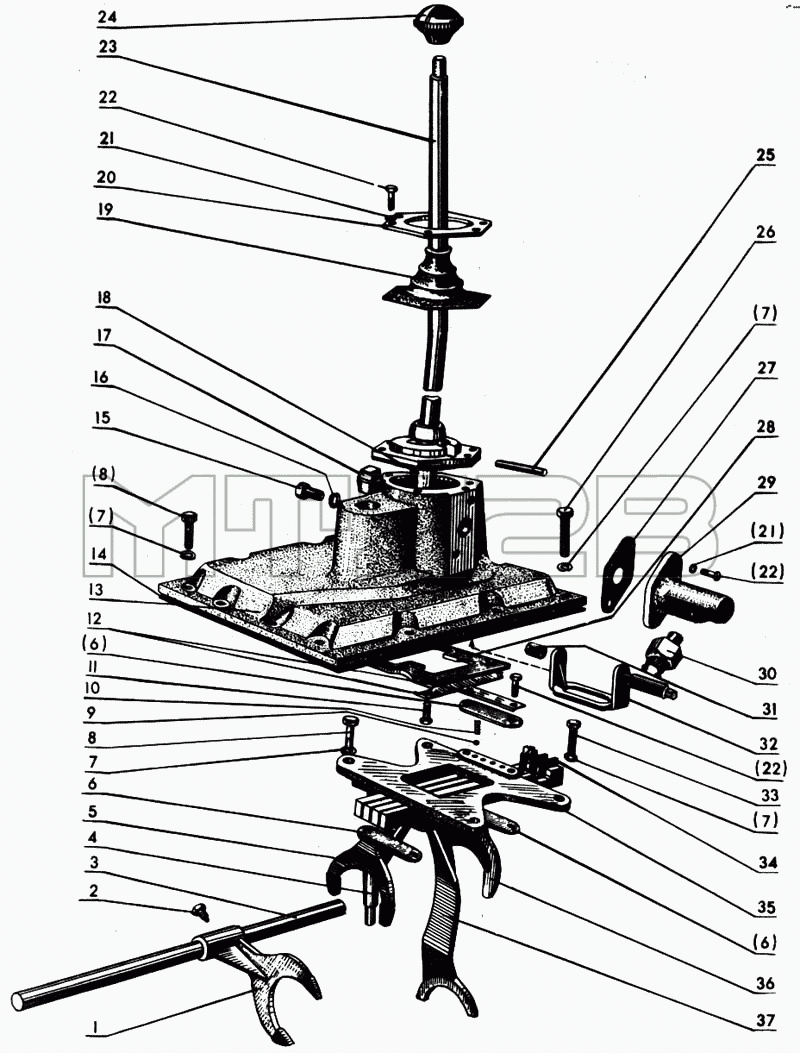

Каталог запасных частей к технике: МТЗ-80. Механизм переключения передач
1
2
3
4
5
6
6
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1702080 | 50-1702080 | Корпус вилок в сборе | |
| 70-1702010-03 | 70-1702010-03 | Крышка коробки передач (только для тракторов МТЗ-80Л/82Л) | |
| 70-1702010 | 70-1702010 | Крышка коробки передач 50-1702080 в сборе | |
| 70-1702040 | 70-1702040 | Рамка (только для тракторов МТЗ-80Л/82Л) | |
| 1 | 50-1702028 | Вилка переключения редуктора | |
| 2 | 36-1702110 | Винт установочный | |
| 3 | 50-1702063 | Валик | |
| 4 | 50-1702095 | Поводок | |
| 5 | 50-1702116 | Вилка переключения IV и V передач | |
| 6 | 50-1702081 | Планка вилок переключения | |
| 7 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 8 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 9 | Шарик V10мм Н ГОСТ 3722-60 | Шарик V10мм Н ГОСТ 3722-60 | |
| 10 | 50-1702148-А | Пружина фиксатора | |
| 11 | Болт М10-6gх18.88.35.019 ГОСТ 7796-70 | Болт М10-6gх18.88.35.019 ГОСТ 7796-70 | |
| 12 | 50-1702107-А | Пластина стопорная | |
| 13 | 50-1702025-А | Крышка | |
| 14 | 50-1702026 | Прокладка | |
| 15 | Болт М12-6gх20.88.35.019 ГОСТ 7796-70 | Болт М12-6gх20.88.35.019 ГОСТ 7796-70 | |
| 16 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | |
| 17 | Пробка КГ 1,1/4" | Пробка КГ 1,1/4" | |
| 18 | 50-1702121 | Прокладка | |
| 19 | 50-1702236 | Чехол | |
| 20 | 50-1702231 | Кольцо нажимное | |
| 21 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 22 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 23 | 70-1702020-А | Рычаг переключения | |
| 24 | 12-12-108 | Рукоятка | |
| 25 | Штифт 8Пр22ах36 ГОСТ 3128-70 | Штифт 8Пр22ах36 ГОСТ 3128-70 | |
| 26 | Болт М10-6gх60.88.35.019 ГОСТ 6402-70 | Болт М10-6gх60.88.35.019 ГОСТ 6402-70 | |
| 27 | 50-1702045 | Прокладка | |
| 28 | 50-1702084 | Пластина ограничительная | |
| 29 | 50-1702044 | Втулка | |
| 30 | ВК-418 | Выключатель | |
| 31 | 36-1301163 | Пружина | |
| 32 | 70-1702040-01 | Рамка | |
| 33 | 50-1702092 | Болт призонный М12х42 | |
| 34 | 50-1702083 | Планка замковая | |
| 35 | 50-1702085 | Корпус вилок | |
| 36 | 50-1702096 | Вилка переключения III передачи | |
| 37 | 50-1702086 | Вилка переключения I передачи заднего хода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
