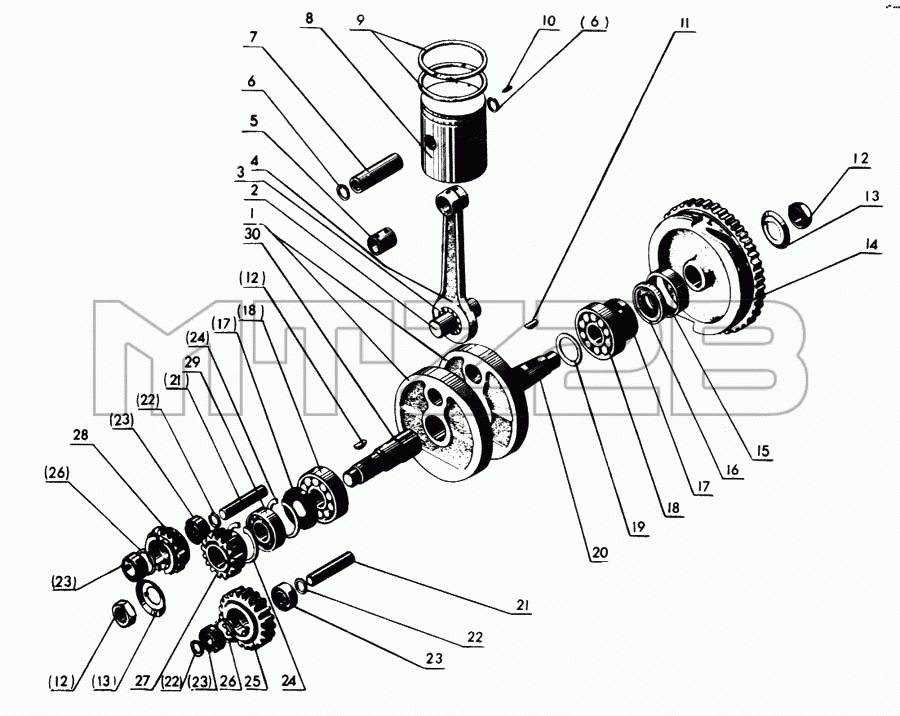

Каталог запасных частей к технике: МТЗ-80. Кривошипно-шатунный механизм
1
2
3
4
5
6
6
7
8
9
10
11
12
12
12
13
13
14
15
16
17
17
18
18
19
20
21
21
22
22
22
23
23
23
23
24
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д24.с20-Б | Д24.с20-Б | Вал коленчатый в сборе | |
| 75.24.015 | 75.24.015 | Втулка в сборе с сальником и манжетой | |
| Д24.с21-Б | Д24.с21-Б | Шатун в сборе со втулкой | |
| 1 | Д24.097-Г | Щека | |
| 2 | Д24.098-Г | Палец кривошипа | |
| 3 | Д24.099 | Ролик шатуна | |
| 4 | Д24.100-1 | Шатун | |
| 5 | Д24.018-2 | Втулка шатуна | |
| 6 | Д24.028 | Кольцо стопорное | |
| 7 | Д24.026-А | Палец поршня | |
| 8 | Д24.023-Г | Поршень | |
| 9 | Д24.127-А | Кольцо поршневое | |
| 10 | Д24.125 | Штифт стопорный | |
| 11 | Шпонка 5х9 ГОСТ 8795-68 | Шпонка 5х9 ГОСТ 8795-68 | |
| 12 | Д24.047-А | Гайка | |
| 13 | Д24.046-Б | Шайба | |
| 14 | 75.24.104-3Г | Маховик | |
| 15 | 75.24.105 | Втулка | |
| 16 | Д24.с26 | Сальник | |
| 17 | Манжета 2-30х52-4 ГОСТ 8752-70 | Манжета 2-30х52-4 ГОСТ 8752-70 | |
| 18 | Подшипник 2206 ГОСТ 8338-75 | Подшипник 2206 ГОСТ 8338-75 | |
| 19 | Д24.070-А | Шайба | |
| 20 | Д24.013-В | Полуось задняя | |
| 21 | Д24.022-А | Палец | |
| 22 | Д24.077 | Шайба | |
| 23 | Подшипник 202 ГОСТ 8338-75 | Подшипник 202 ГОСТ 8338-75 | |
| 24 | Д24.128-1 | Кольцо стопорное | |
| 25 | Д24.020-Б | Шестерня | |
| 26 | Д24.078 | Кольцо стопорное | |
| 27 | Д24.019-В | Шестерня | |
| 28 | Д24.075-А | Шестерня | |
| 29 | Подшипник 205 ГОСТ 8338-75 | Подшипник 205 ГОСТ 8338-75 | |
| 30 | Д24.012-Б | Полуось передняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
