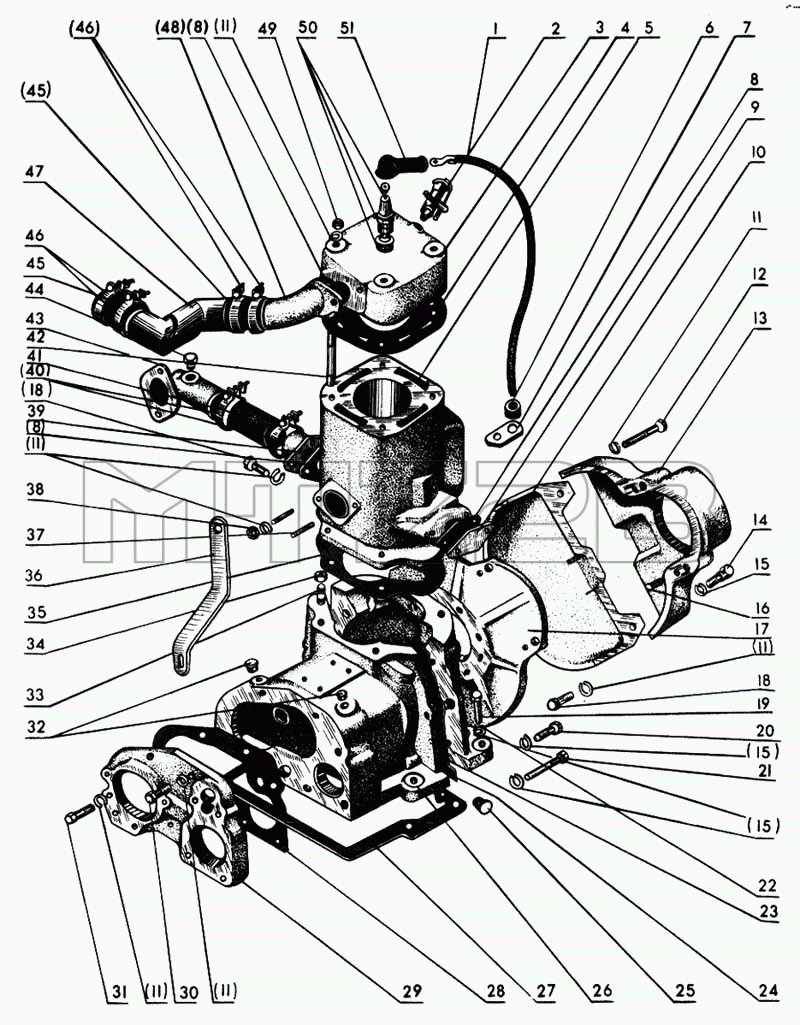

Каталог запасных частей к технике: МТЗ-80. Пусковой двигатель
1
2
3
4
5
6
7
8
8
8
9
10
11
11
11
11
11
11
12
13
14
15
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д24.с01-5 | Д24.с01-5 | Двигатель П-10УД в сборе | |
| 75.24.014-1 | 75.24.014-1 | Картер в сборе | |
| 75.24.с32-1 | 75.24.с32-1 | Кожух маховика в сборе | |
| 75.24.с08 | 75.24.с08 | Цилиндр в сборе со шпильками | |
| 1 | Д24.079 | Провод | |
| 2 | Д24.с09-В | Краник | |
| 3 | Д24.033-Б | Головка цилиндра | |
| 4 | Д24.с18-А | Прокладка | |
| 5 | 350.01.040.00 | Цилиндр | |
| 6 | Д24.123 | Втулка | |
| 7 | Д24.122-А | Планка | |
| 8 | Д24.093 | Прокладка | |
| 9 | Д24.205 | Заглушка | |
| 10 | 75.24.112-2 | Кожух (передний) | |
| 11 | Шайба 8 65Г 06 ГОСТ 6402-70 | Шайба 8 65Г 06 ГОСТ 6402-70 | |
| 12 | Болт М8-6gх65.88.35.019 ГОСТ 7795-70 | Болт М8-6gх65.88.35.019 ГОСТ 7795-70 | |
| 13 | 75.24.111-4 | Кожух (задний) | |
| 14 | 75.24.113 | Болт | |
| 15 | Шайба 10 65Г 06 ГОСТ 6402-70 | Шайба 10 65Г 06 ГОСТ 6402-70 | |
| 16 | Штифт 8Сзх15 ГОСТ 3128-70 | Штифт 8Сзх15 ГОСТ 3128-70 | |
| 17 | 75.24.109-4 | Плита | |
| 18 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 19 | Болт М12-6gх40.88.35.019 ГОСТ 7796-70 | Болт М12-6gх40.88.35.019 ГОСТ 7796-70 | |
| 20 | Болт М8-6gх28.88.35.019 ГОСТ 7796-70 | Болт М8-6gх28.88.35.019 ГОСТ 7796-70 | |
| 21 | Болт М10-6gх60.88.35.019 ГОСТ 7795-70 | Болт М10-6gх60.88.35.019 ГОСТ 7795-70 | |
| 22 | Шайба 12 65Г 06 ГОСТ 6402-70 | Шайба 12 65Г 06 ГОСТ 6402-70 | |
| 23 | 75.24.102-1 | Картер (задний) | |
| 24 | Д24.145 | Прокладка | |
| 25 | Пробка КГ-1/8" ГОСТ 12720-67 | Пробка КГ-1/8" ГОСТ 12720-67 | |
| 26 | Д24.001-Г | Картер (передний) | |
| 27 | 50-1015552 | Прокладка | |
| 28 | Д24.073 | Прокладка | |
| 29 | Д24.072-А | Плита | |
| 30 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 31 | М8-6gх35.88.35.019 ГОСТ 7796-70 | Болт | |
| 32 | Пробка КГ-1/4" ГОСТ 12720-67 | Пробка КГ-1/4" ГОСТ 12720-67 | |
| 33 | Шпилька БМ10 1,85ТО/1,6Нх25 12/18 66 ГОС | Шпилька БМ10 1,85ТО/1,6Нх25 12/18 66 ГОСТ 11765-66 | |
| 34 | Гайка М10.6 ГОСТ 5916-70 | Гайка М10.6 ГОСТ 5916-70 | |
| 35 | Д24.146 | Прокладка | |
| 36 | 350.01.013.20 | Кронштейн | |
| 37 | Шпилька БМ8 ТО/2Нх20 10/16 66 ГОСТ 11765 | Шпилька БМ8 ТО/2Нх20 10/16 66 ГОСТ 11765-66 | |
| 38 | Гайка М8.6 ГОСТ 5916-70 | Гайка М8.6 ГОСТ 5916-70 | |
| 39 | Д24.101 | Патрубок | |
| 40 | ХС-41-П29 | Хомут | |
| 41 | Рукав 5-60-1,5 ТУ 38.005.6107-75 | Рукав 5-60-1,5 ТУ 38.005.6107-75 | |
| 42 | Д24.081 | Шпилька | |
| 43 | 240-1015597 | Патрубок | |
| 44 | Пробка КГ-3/8" ГОСТ 12720-67 | Пробка КГ-3/8" ГОСТ 12720-67 | |
| 45 | Рукав 5-60-2 ТУ-38.005.6107-75 | Рукав 5-60-2 ТУ-38.005.6107-75 | |
| 46 | ХС-46-П29 | Хомут | |
| 47 | 50-1015590-Б | Труба | |
| 48 | 50-1015592-Б | Патрубок | |
| 49 | Д24.082 | Гайка | |
| 50 | Г-СН200-3707010-Г4 | Свеча СН-200 (А10Н) | |
| 51 | 54.24.445-Б | Наконечник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
