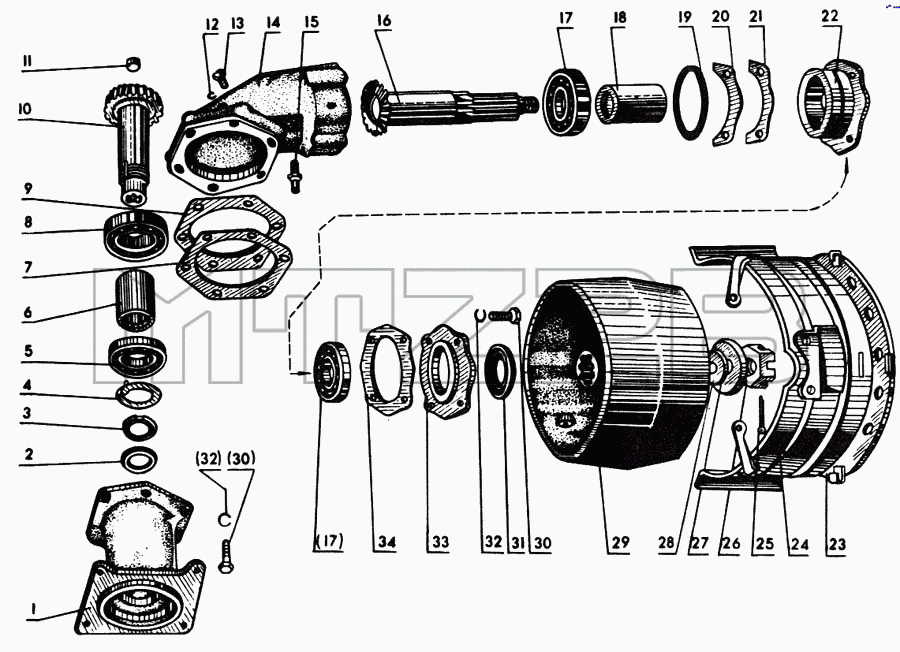

Каталог запасных частей к технике: МТЗ-80. Приводной шкив
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40-4211040 | 40-4211040 | Вал 8 шлиц в сборе | |
| 40-4211065 | 40-4211065 | Вал со стаканом, подшипником и втулкой в сборе | |
| 40-4211035 | 40-4211035 | Корпус в сборе | |
| 40-4211010 | 40-4211010 | Приводной шкив, устанавливаемый на 8-шлицевой хвостовик ВОМ в сборе | |
| 40-4211050 | 40-4211050 | Рукав 8-шлицевой в сборе | |
| 1 | 40-4211052 | Рукав | |
| 2 | Манжета 2-50х70-1 ГОСТ 8752-70 | Манжета 2-50х70-1 ГОСТ 8752-70 | |
| 3 | 40-4211043 | Гайка | |
| 4 | 36-1701061 | Шайба | |
| 5 | Подшипник 211А ГОСТ 8338-75 | Подшипник 211А ГОСТ 8338-75 | |
| 6 | 40-4211047 | Втулка | |
| 7 | 40-4211079 | Прокладка | |
| 8 | Подшипник 311 ГОСТ 8338-75 | Подшипник 311 ГОСТ 8338-75 | |
| 9 | 40-4211081 | Прокладка | |
| 10 | 40-4211045 | Вал с 8-шлицевым гнездом | |
| 11 | 40-4211082 | Заглушка | |
| 12 | Пробка КГ 3/8" ГОСТ 12719-67 | Пробка КГ 3/8" ГОСТ 12719-67 | |
| 13 | Пробка КГ 3/4" ГОСТ 12719-67 | Пробка КГ 3/4" ГОСТ 12719-67 | |
| 14 | 40-4211037 | Корпус | |
| 15 | СУ-1/8"-А | Сапун | |
| 16 | 40-4211071 | Вал | |
| 17 | Подшипник 408 ГОСТ 8338-75 | Подшипник 408 ГОСТ 8338-75 | |
| 18 | 40-4211072 | Втулка | |
| 19 | 36-4211053 | Кольцо 120-125-30-1-1 ГОСТ 9833-73 | |
| 20 | 36-4211054-Б | Прокладка (0,5 мм) | |
| 21 | 36-4211055 | Прокладка (0,2 мм) | |
| 22 | 36-4211048 | Стакан | |
| 23 | С50-4211093 | Крышка (для экспорта) | |
| 24 | С50-4211100 | Кожух (для экспорта) | |
| 25 | Шплинт 4х35-001 ГОСТ 397-66 | Шплинт 4х35-001 ГОСТ 397-66 | |
| 26 | Гайка М20-1,5.6Н.6.019 ГОСТ 5919-73 | Гайка М20-1,5.6Н.6.019 ГОСТ 5919-73 | |
| 27 | 40-3502084 | Шайба | |
| 28 | 40-3502083 | Прокладка | |
| 29 | 40-4211075 | Шкив | |
| 30 | Болт М12-6gх40.88.35.019 ГОСТ 7796-70 | Болт М12-6gх40.88.35.019 ГОСТ 7796-70 | |
| 31 | Манжета 2-65х90-1 ГОСТ 8752-70 | Манжета 2-65х90-1 ГОСТ 8752-70 | |
| 32 | Шайба 12ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 12ОТ 65Г 06 ОСТ 37.001.115-74 | |
| 33 | 36-4211073 | Гнездо | |
| 34 | 36-4211057 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
