Каталог запчастей МТЗ и ММЗ

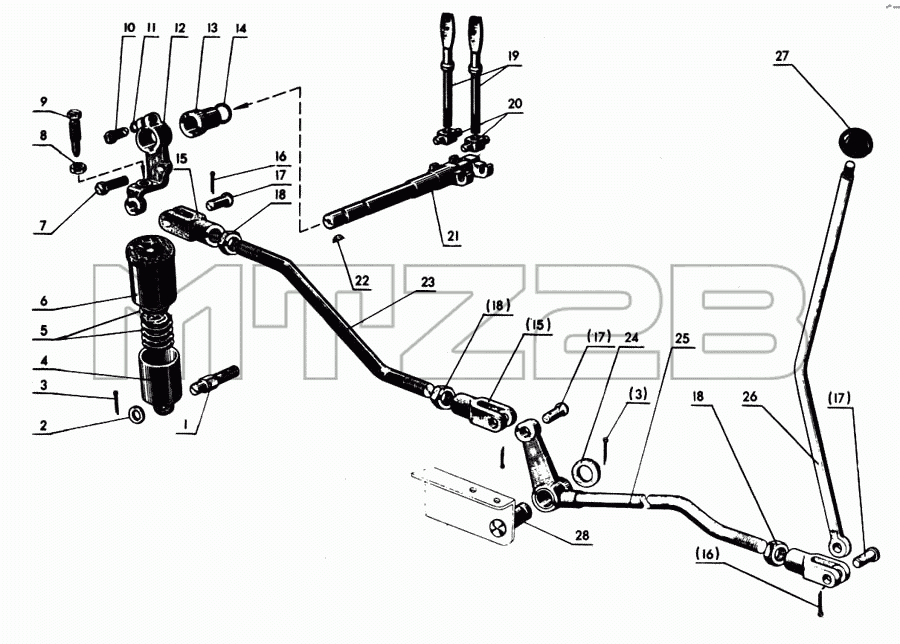

Каталог запасных частей к технике: МТЗ-80. Управление ВОМ
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-4216070-Б | 50-4216070-Б | Валик управления с осью в сборе | |
| 70-4216040 | 70-4216040 | Пружина со стаканами в сборе | |
| 70-4216065 | 70-4216065 | Рычаг с осью и гайкой в сборе | |
| 70-4216060-Б | 70-4216060-Б | Тяга рычага с осью и гайкой в сборе | |
| 70-4216010-Б | 70-4216010-Б | Установка управления ВОМ | |
| 1 | 70-4216048 | Болт | |
| 2 | Шайба 16.01.019 ГОСТ 11371-78 | Шайба 16.01.019 ГОСТ 11371-78 | |
| 3 | Шплинт 4х36.001 ГОСТ 397-66 | Шплинт 4х36.001 ГОСТ 397-66 | |
| 4 | 80-4216045 | Стакан внутренний | |
| 5 | 50-1602032 | Пружина | |
| 6 | 80-4216055 | Стакан наружный | |
| 7 | Болт М10-6gх60.88.35.019 ГОСТ 7796-70 | Болт М10-6gх60.88.35.019 ГОСТ 7796-70 | |
| 8 | Гайка М16.6Н.6.019 ГОСТ 5915-70 | Гайка М16.6Н.6.019 ГОСТ 5915-70 | |
| 9 | 70-4216023 | Болт | |
| 10 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | |
| 11 | Шайба 12ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 12ОТ 65Г 06 ОСТ 37.001.115-74 | |
| 12 | 50-4216022-А | Рычаг | |
| 13 | 40-4216024 | Втулка | |
| 14 | НШ10-0101037 | Кольцо | |
| 15 | 50-3502203 | Вилка | |
| 16 | Шплинт 3,2х18,001 | Шплинт 3,2х18,001 | |
| 17 | Ось 21-12С4х32 ГОСТ 9650-68 | Ось 21-12С4х32 ГОСТ 9650-68 | |
| 18 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | |
| 19 | 50-4216028-Б | Винт | |
| 20 | 50-4216034 | Ось | |
| 21 | 50-4216018 | Валик | |
| 22 | Шпонка сегментная 6х11.06 ГОСТ 8795-68 | Шпонка сегментная 6х11.06 ГОСТ 8795-68 | |
| 23 | 70-4216043-Б | Тяга | |
| 24 | 50-3406037 | Шайба упорная | |
| 25 | 70-4216050-Б | Рычаг | |
| 26 | 70-4216081-Б | Стержень | |
| 27 | 12-12сб-108 | Рукоятка | |
| 28 | 70-4216069 | Валик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
