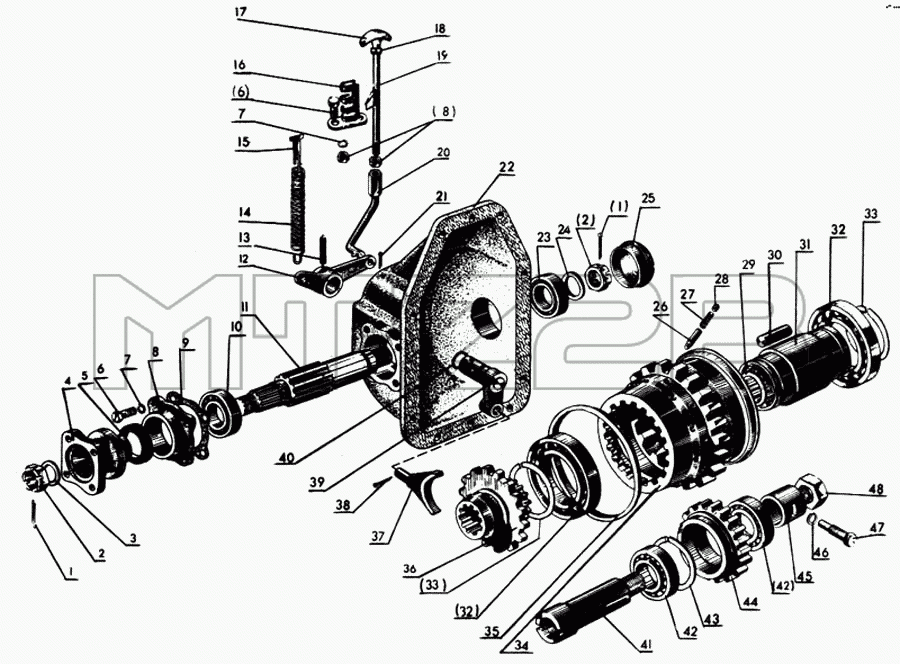

Каталог запасных частей к технике: МТЗ-80. Раздаточная коробка
1
1
2
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-1802110-А | 52-1802110-А | Комплект роликов (только для запчастей) | |
| 72-1802060 | 72-1802060 | Шестерня с обгонной муфтой в сборе | |
| 52-1802095-Б | 52-1802095-Б | Шестерня промежуточная с кольцом и подшипником в сборе | |
| 72-1802125РБ | 72-1802125РБ | Шестерня (только для запчастей) | |
| 52-1802077РН | 52-1802077РН | Ролик (только для запчастей) | |
| 52-1802094РН | 52-1802094РН | Ось в сборе (только для запчастей) | |
| 52-1802100 | 52-1802100 | Корпус с манжетой в сборе | |
| 72-1802020 | 72-1802020 | Коробка раздаточная в сборе | |
| 1 | Шплинт 4х25.019 ГОСТ 397-79 | Шплинт 4х25.019 ГОСТ 397-79 | |
| 2 | 70-3003032 | Гайка | |
| 3 | 52-1802079 | Шайба | |
| 4 | 52-1802070 | Фланец | |
| 5 | Манжета 2.2.38х58-1 ГОСТ 8752-79 | Манжета 2.2.38х58-1 ГОСТ 8752-79 | |
| 6 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 7 | 8Т ОСТ 37.001.115-75 | Шайба | |
| 8 | 52-1802073 | Корпус | |
| 9 | 52-1802074 | Прокладка | |
| 10 | Подшипник 306К5 ГОСТ 8338-75 | Подшипник 306К5 ГОСТ 8338-75 | |
| 11 | 72-1802063 | Вал | |
| 12 | 52-1802082 | Рычаг | |
| 13 | Штифт 10х40 ГОСТ 14229-78 | Штифт 10х40 ГОСТ 14229-78 | |
| 14 | 50-1605152 | Пружина | |
| 15 | 72-1802106 | Петля | |
| 16 | 72-1802150 | Стойка | |
| 17 | 50-1310136 | Рукоятка | |
| 18 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 19 | 82-1802170-01 | Тяга | |
| 20 | 72-1802135 | Тяга | |
| 21 | Шплинт 3,2х18.019 ГОСТ 397-79 | Шплинт 3,2х18.019 ГОСТ 397-79 | |
| 22 | 52-1802065-А | Корпус | |
| 23 | Подшипник 305А ГОСТ 8338-75 | Подшипник 305А ГОСТ 8338-75 | |
| 24 | 72-1802064 | Шайба | |
| 25 | 52-1802076 | Крышка | |
| 26 | 52-1802069-Б | Штифт | |
| 27 | 52-1802066-А | Пружина | |
| 28 | 52-1802111 | Пробка | |
| 29 | 70-1601082 | Шайба распорная | |
| 30 | 52-1802077 | Ролик | |
| 31 | 72-1802062А2 | Втулка | |
| 32 | 115 | Подшипник | |
| 33 | 52-1802102 | Кольцо | |
| 34 | 52-1802061-А | Шестерня | |
| 35 | 52-1802067 | Обойма | |
| 36 | 72-1802068 | Шестерня | |
| 37 | 52-1802084 | Вилка | |
| 38 | Шплинт 4х22 ГОСТ 397-79 | Шплинт 4х22 ГОСТ 397-79 | |
| 39 | 52-1802080-Б1 | Валик с рычагом | |
| 40 | Кольцо 020-025-30-1-4 | Кольцо 020-025-30-1-4 | |
| 41 | 52-1802094 | Ось | |
| 42 | Подшипник 7306А ГОСТ 333-79 | Подшипник 7306А ГОСТ 333-79 | |
| 43 | 52-1802097 | Кольцо | |
| 44 | 52-1802091 | Шестерня | |
| 45 | 52-1802092-Б | Втулка | |
| 46 | Шайба 12 ОТ ОСТ 37.001.115-76 | Шайба 12 ОТ ОСТ 37.001.115-76 | |
| 47 | 52-1802093 | Винт | |
| 48 | 72-1802128 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
