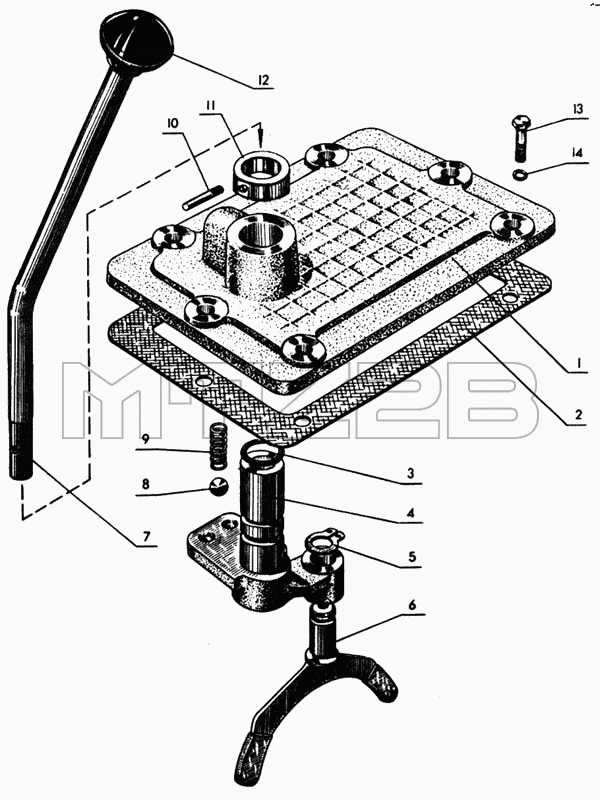

Каталог запасных частей к технике: МТЗ-80. Управление понижающим редуктором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1723030 | 70-1723030 | Крышка редуктора в сборе | |
| 70-1723010 | 70-1723010 | Управление редуктором в сборе | |
| 1 | 70-1723015 | Крышка | |
| 2 | 50-1601347 | Прокладка | |
| 3 | Кольцо 020-025-90-1-4 | Кольцо 020-025-90-1-4 | |
| 4 | 70-1723020 | Ось с рычагом | |
| 5 | Кольцо В15 ГОСТ 13942-68 | Кольцо В15 ГОСТ 13942-68 | |
| 6 | 80-1723021 | Вилка переключения | |
| 7 | 70-1723031 | Рычаг управления | |
| 8 | Шарик 10 мм П ГОСТ 3722-60 | Шарик 10 мм П ГОСТ 3722-60 | |
| 9 | 50-1702148-В | Пружина фиксатора | |
| 10 | 70-1723012 | Штифт 6х36.88.016 | |
| 11 | 70-1723032 | Втулка | |
| 12 | А61.01.014 | Рукоятка | |
| 13 | Болт М10.6gх30.88.35.019 ГОСТ 7796-70 | Болт М10.6gх30.88.35.019 ГОСТ 7796-70 | |
| 14 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 10 ОТ 65Г 06 ОСТ 37.001.115-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
