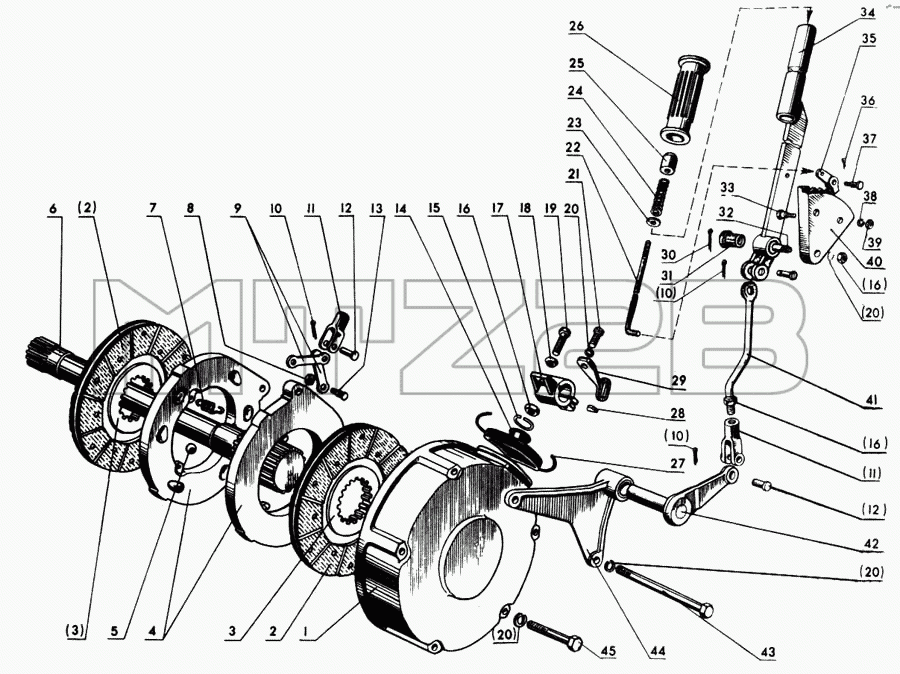

Каталог запасных частей к технике: МТЗ-80. Стояночно-запасной тормоз
1
2
2
3
3
4
5
6
7
8
9
10
10
10
11
11
12
12
13
14
15
16
16
16
17
18
19
20
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3502040-А | 50-3502040-А | Диск | |
| 50-3502030-А | 50-3502030-А | Диски нажимные в сборе | |
| 50-3502010 | 50-3502010 | Тормоз в сборе | |
| 1 | 50-3502035 | Кожух | |
| 2 | А59.01.201 | Накладка | |
| 3 | 50-3502050 | Диск | |
| 4 | 50-3502036-Б | Диск нажимной | |
| 5 | Шарик 22,225-100 | Шарик 22,225-100 | |
| 6 | 70-3504055 | Вал | |
| 7 | 77.38.163 | Пружина | |
| 8 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | Гайка М8.6Н.6.019 ГОСТ 5915-70 | |
| 9 | 50-3502196 | Тяга | |
| 10 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 11 | 50-3502203 | Вилка | |
| 12 | Палец 12х32 ОСТ 37.001.163-75 | Палец 12х32 ОСТ 37.001.163-75 | |
| 13 | 50-3502198 | Палец | |
| 14 | 50-3502202 | Чехол | |
| 15 | 36-1702358 | Кольцо пружинное | |
| 16 | Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70 | Гайка М12х1,25.6Н.6.019 ГОСТ 5916-70 | |
| 17 | 50-3503017 | Рычаг | |
| 18 | 70-3503018 | Шайба | |
| 19 | 70-3503019 | Болт | |
| 20 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | |
| 21 | Болт М12-6gх40.88.35.019 7796-70 | Болт М12-6gх40.88.35.019 7796-70 | |
| 22 | 70-3507022 | Тяга | |
| 23 | Шайба 5.01.019 ГОСТ 6958-68 | Шайба 5.01.019 ГОСТ 6958-68 | |
| 24 | 55-17-27 | Пружина | |
| 25 | А13.19.002 | Кнопка | |
| 26 | 70-3507035 | Рукоятка | |
| 27 | Проволока 1,6х300 ГОСТ 3482-74 | Проволока 1,6х300 ГОСТ 3482-74 | |
| 28 | Шпонка 6х11 ГОСТ 8785-68 | Шпонка 6х11 ГОСТ 8785-68 | |
| 29 | 70-3514107 | Рычаг | |
| 30 | 70-4605308-Б | Втулка | |
| 31 | Шплинт 4,0х22-001 ГОСТ 397-66 | Шплинт 4,0х22-001 ГОСТ 397-66 | |
| 32 | 70-3507132-Б | Ось | |
| 33 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 34 | 70-3507030 | Рычаг | |
| 35 | 50-1606026 | Защелка | |
| 36 | Шплинт 2х12-001 ГОСТ 397-68 | Шплинт 2х12-001 ГОСТ 397-68 | |
| 37 | 70-3507024 | Ось | |
| 38 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | |
| 39 | Гайка М10.6Н.6.019 ГОСТ 5915-70 | Гайка М10.6Н.6.019 ГОСТ 5915-70 | |
| 40 | 70-3507021-Б | Сектор | |
| 41 | 70-3507041 | Тяга | |
| 42 | 70-3507060 | Валик | |
| 43 | Болт М12-6gх200.88.35.019 ГОСТ 7796-70 | Болт М12-6gх200.88.35.019 ГОСТ 7796-70 | |
| 44 | 70-3507070 | Кронштейн | |
| 45 | Болт М2-6gх180.35.019 ГОСТ 7796-70 | Болт М2-6gх180.35.019 ГОСТ 7796-70 |
