Каталог запчастей МТЗ и ММЗ

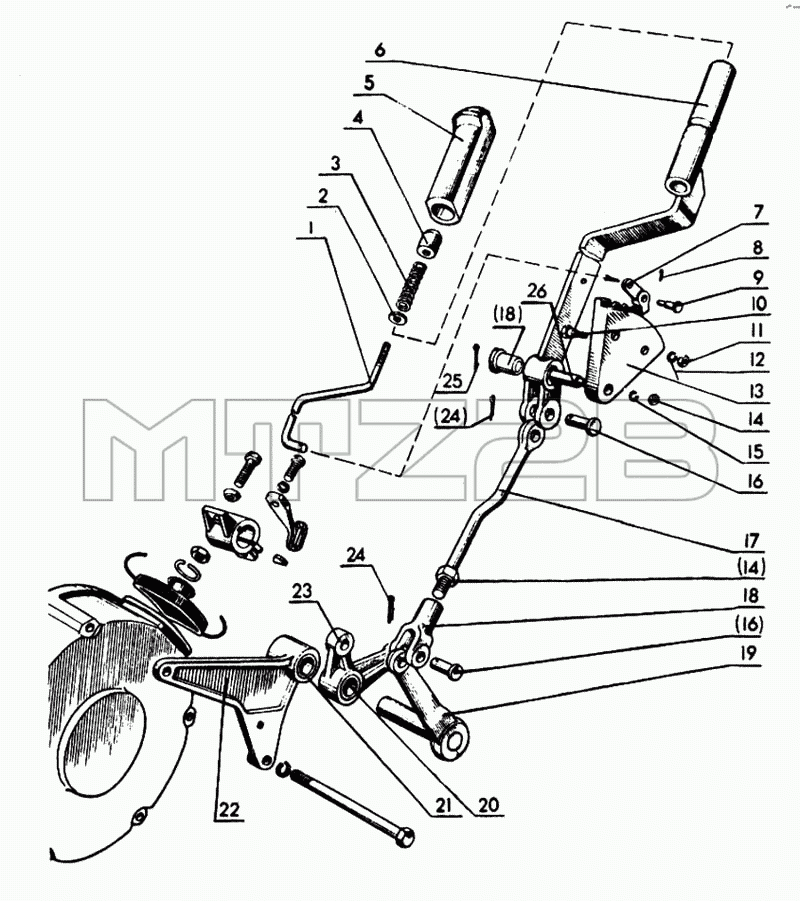

Каталог запасных частей к технике: МТЗ-80. Управление стояночно-запасным тормозом
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
18
19
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-3507150 | 70-3507150 | Кронштейн с валиком и втулками в сборе | |
| 70-3502070 | 70-3502070 | Кронштейн со втулкой 36-3502037-А в сборе | |
| 70-3507130-01 | 70-3507130-01 | Рычаг (только для тракторов МТЗ-82/82Л) | |
| 70-3507120-01 | 70-3507120-01 | Рычаг | |
| 80-4216050 | 80-4216050 | Рычаг 80-4216057со втулкой в сборе | |
| 70-3507120 | 70-3507120 | Рычаг в сборе | |
| 70-3507140 | 70-3507140 | Тяга в сборе | |
| 1 | 70-3507122 | Тяга | |
| 2 | Шайба 5.01.019 ГОСТ 11371-78 | Шайба 5.01.019 ГОСТ 11371-78 | |
| 3 | 55-17-27 | Пружина | |
| 4 | А13.19.002 | Кнопка | |
| 5 | А13.19.001 | Рукоятка | |
| 6 | 70-3507130 | Рычаг | |
| 7 | 50-1606026 | Защелка | |
| 8 | Шплинт 2х12-001 ГОСТ 397-68 | Шплинт 2х12-001 ГОСТ 397-68 | |
| 9 | 70-3507024 | Ось | |
| 10 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 11 | Гайка М10.6Н.6.019 ГОСТ 5915-70 | Гайка М10.6Н.6.019 ГОСТ 5915-70 | |
| 12 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | |
| 13 | 70-3507021-Б | Сектор | |
| 14 | Гайка М12х1,25-6Н.6.019 ГОСТ 7796-70 | Гайка М12х1,25-6Н.6.019 ГОСТ 7796-70 | |
| 15 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12ОТ 65Г 06 ГОСТ 6402-70 | |
| 16 | Палец 12х32.019 ОН-025 | Палец 12х32.019 ОН-025 | |
| 17 | 70-3507141 | Тяга | |
| 18 | 50-3502203 | Вилка | |
| 19 | 70-3507060 | Валик | |
| 20 | 70-4605308Б | Втулка | |
| 21 | 36-3502037-А | Втулка | |
| 22 | 70-3507071 | Кронштейн | |
| 23 | 80-4216057 | Рычаг | |
| 24 | Шплинт 3,2х18.019 ГОСТ 397-68 | Шплинт 3,2х18.019 ГОСТ 397-68 | |
| 25 | Шплинт 4,0х22.019 ГОСТ 397-68 | Шплинт 4,0х22.019 ГОСТ 397-68 | |
| 26 | 70-3507132Б | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
