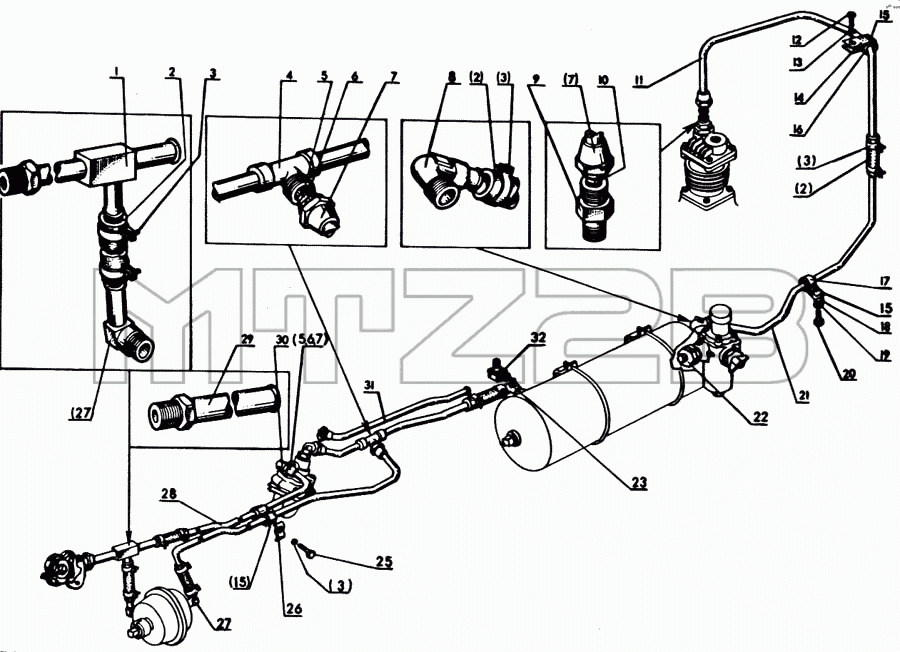

Каталог запасных частей к технике: МТЗ-80. Трубопроводы и арматура пневмопривода тормозов
1
2
2
2
3
3
3
3
4
5
5
6
6
7
7
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 70-3506480 | 70-3506480 | Трубопровод 70-3506481 с кольцом, муфтой и гайкой накидной в сборе | |
| 70-3506470 | 70-3506470 | Трубопровод 70-3506471 с кольцом и муфтой в сборе | |
| 70-3506455 | 70-3506455 | Трубопровод 70-3506454 с гайкой накидной, кольцом и муфтой в сборе | |
| 70-3506450 | 70-3506450 | Трубопровод 70-3506450 с кольцом, муфтой и гайкой накидной в сборе | |
| 70-3506120 | 70-3506120 | Трубопровод 70-3506121 с муфтой конусной и гайкой накидной в сборе | |
| 70-3506005-А | 70-3506005-А | Пневмопривод | |
| 70-6804011 | 70-6804011 | Держатель | |
| 1 | 70-3521030 | Тройник (для спецкомплектаций) | |
| 2 | 70-1405013 | Шланг | |
| 3 | ХС-21 | Хомут | |
| 4 | 70-3506450 | Трубопровод 70-3506450 с кольцом, муфтой и гайкой накидной в сборе | |
| 5 | Кольцо 014-017-19-2-4 ГОСТ 9833-73/18829 | Кольцо 014-017-19-2-4 ГОСТ 9833-73/18829-73 | |
| 6 | 70-3506028 | Муфта | |
| 7 | 70-3506023 | Гайка накидная | |
| 8 | 70-3513015 | Угольник | |
| 9 | 70-3506022 | Штуцер | |
| 10 | 70-3506024 | Муфта конусная 14 | |
| 11 | 70-3506121 | Трубопровод | |
| 12 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 13 | 8Т ОСТ 37.001.115-75 | Шайба | |
| 14 | 70-3506101 | Пластина | |
| 15 | 70-3506027 | Втулка | |
| 16 | 70-6804011 | Держатель | |
| 17 | 70-1115012-03 | Хомутик | |
| 18 | Шайба 10.01.019 ГОСТ 11371-79 | Шайба 10.01.019 ГОСТ 11371-79 | |
| 19 | Шайба 8ОТ ОСТ 37.001.115-75 | Шайба 8ОТ ОСТ 37.001.115-75 | |
| 20 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 21 | 70-3506441 | Трубопровод | |
| 22 | Гайка М22х1,5-6.019 ГОСТ 15522-70 | Гайка М22х1,5-6.019 ГОСТ 15522-70 | |
| 23 | 70-3513015-01 | Угольник | |
| 24 | 70-3506481 | Трубопровод (для спецкомплектаций) | |
| 25 | Болт М8-6gх35.88.35.019 ГОСТ 7796-70 (дл | Болт М8-6gх35.88.35.019 ГОСТ 7796-70 (для спецкоиплектаций) | |
| 26 | 70-3407146 | Планка | |
| 27 | 70-3506095 | Угольник (для спецкомплектаций) | |
| 28 | 70-3506471 | Трубопровод | |
| 29 | 70-3521035 | Штуцер | |
| 30 | 70-3506033 | Угольник | |
| 31 | 70-3506454 | Трубопровод | |
| 32 | 70-3513040 | Угольник (для спецкомплектаций) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
