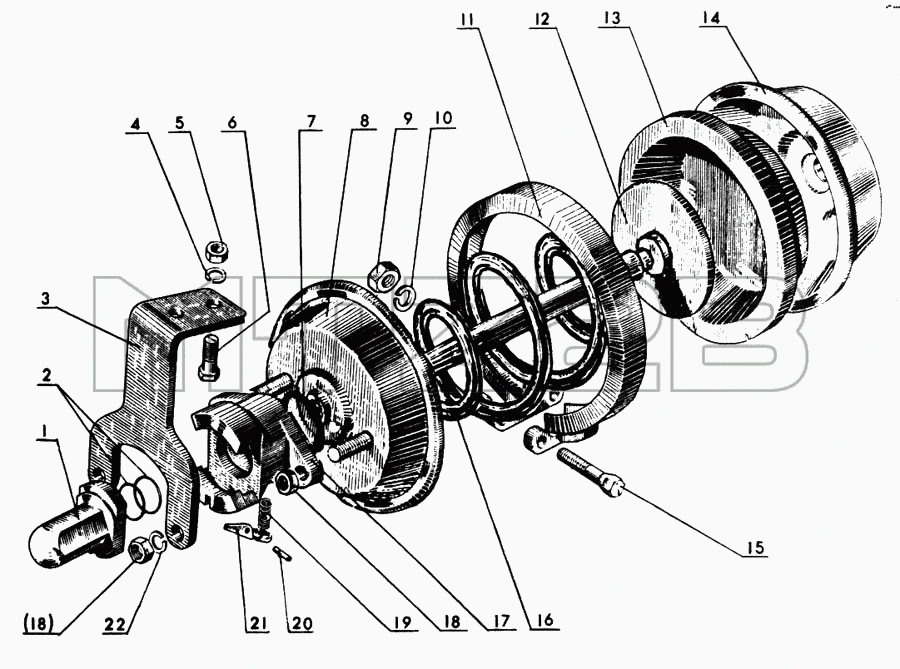

Каталог запасных частей к технике: МТЗ-80. Пневмопереходник
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А29.66.000 | А29.66.000 | Пневмопереходник в сборе | |
| 1 | А29.66.005 | Заглушка | |
| 2 | 012-016-25-1-3 | Кольцо ГОСТ 18829-73 | |
| 3 | 70-3505011 | Кронштейн | |
| 4 | Шайба 10ОТ 65Г 06 ОСТ 37.001.115-74 | Шайба 10ОТ 65Г 06 ОСТ 37.001.115-74 | |
| 5 | Гайка М10.6Н.6.019 ГОСТ 5915-70 | Гайка М10.6Н.6.019 ГОСТ 5915-70 | |
| 6 | Болт М10х30.88.35.019 ГОСТ 7796-70 | Болт М10х30.88.35.019 ГОСТ 7796-70 | |
| 7 | 020-025-30-2-3 | Кольцо | |
| 8 | А29.66.100 | Корпус | |
| 9 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 10 | Шайба 8.65Г.019 ГОСТ 6402-70 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 11 | А29.66.300 | Хомутик | |
| 12 | А29.66.200 | Шток | |
| 13 | 100-3519150 | Мембрана | |
| 14 | А29.66.600 | Крышка | |
| 15 | Болт М8-6gх55.69.019 ГОСТ 5915-70 | Болт М8-6gх55.69.019 ГОСТ 5915-70 | |
| 16 | А29.66.006 | Пружина | |
| 17 | А29.66.501 | Седло | |
| 18 | Гайка М12х1,25.6.016 ГОСТ 5915-70 | Гайка М12х1,25.6.016 ГОСТ 5915-70 | |
| 19 | А29.66.503 | Пружина | |
| 20 | 4х20 | Штифт ГОСТ 10774-64 | |
| 21 | А29.66.502 | Фиксатор | |
| 22 | Шайба 12ОТ 65Г ГОСТ 6402-70 | Шайба 12ОТ 65Г ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
