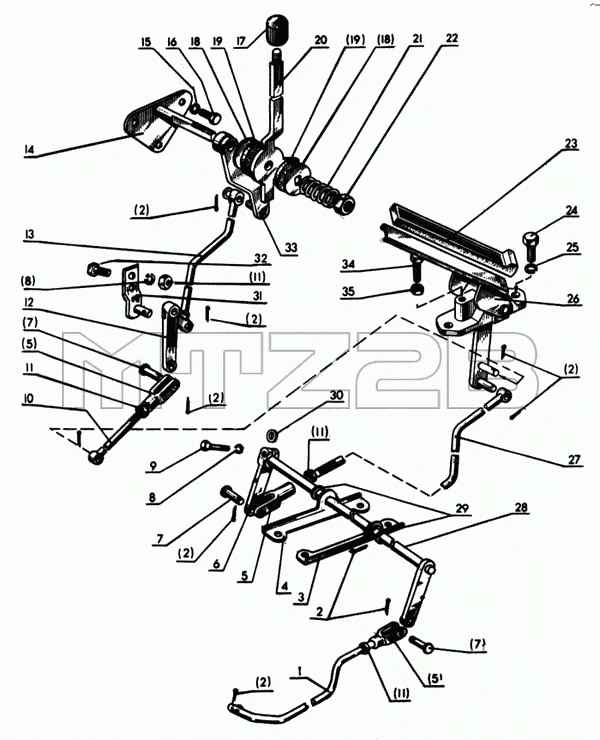

Каталог запасных частей к технике: МТЗ-80. Управление подачей топлива
1
2
2
2
2
2
2
2
3
4
5
5
5
6
7
7
7
8
8
9
10
11
11
11
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1108040 | 80-1108040 | Рукоятка в сборе | |
| 70-1108020 | 70-1108020 | Тяга 70-1108116 с вилкой и гайкой в сборе | |
| 80-1108065 | 80-1108065 | Тяга 80-1108027 с вилкой и гайкой в сборе | |
| 80-1108070 | 80-1108070 | Тяга 80-1108029-Б с вилкой и гайкой в сборе | |
| 80-1108005 | 80-1108005 | Управление подачей топлива в сборе | |
| 1 | 70-1108116 | Тяга | |
| 2 | Шплинт 3,2х18.001 ГОСТ 397-66 | Шплинт 3,2х18.001 ГОСТ 397-66 | |
| 3 | 70-1108163 | Кронштейн правый | |
| 4 | 70-1108162 | Кронштейн левый | |
| 5 | А20.213-А | Вилка | |
| 6 | 70Х-1108043 | Рычаг | |
| 7 | Палец 8х30.016 ОСТ 37.001.163-75 | Палец 8х30.016 ОСТ 37.001.163-75 | |
| 8 | 8Т ОСТ 37.001.115-75 | Шайба | |
| 9 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 10 | 80-1108029-Б | Тяга | |
| 11 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 12 | 80-1108045 | Рычаг | |
| 13 | 80-1108037-Б | Тяга | |
| 14 | 80-1108015 | Крышка | |
| 15 | Шайба 6Т.ОСТ 37.001.115-75 | Шайба 6Т.ОСТ 37.001.115-75 | |
| 16 | Болт М6-6gх12.88.35.019 ГОСТ 7796-70 | Болт М6-6gх12.88.35.019 ГОСТ 7796-70 | |
| 17 | А13.11.000 | Рукоятка | |
| 18 | 80-1108028 | Шайба | |
| 19 | 50-1108178 | Шайба | |
| 20 | 80-1108050 | Рукоятка | |
| 21 | А20-245-Б | Пружина | |
| 22 | Гайка М14х1,5-6М.6.019 ГОСТ 5915-70 | Гайка М14х1,5-6М.6.019 ГОСТ 5915-70 | |
| 23 | А13.36.001 | Чехол | |
| 24 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 25 | Шайба 10.0Т.ОСТ 37.001.115-75 | Шайба 10.0Т.ОСТ 37.001.115-75 | |
| 26 | 80-1108010 | Педаль | |
| 27 | 80-1108027 | Тяга | |
| 28 | 80-1108230 | Вал | |
| 29 | Шайба 12.01.019 ГОСТ 11371-78 | Шайба 12.01.019 ГОСТ 11371-78 | |
| 30 | 50-1108044 | Шпонка | |
| 31 | 80-11080.075 | Кронштейн | |
| 32 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 33 | 80-1108055 | Рычаг | |
| 34 | Болт М6-6gх30.99.35.019 ГОСТ 7796-70 | Болт М6-6gх30.99.35.019 ГОСТ 7796-70 | |
| 35 | Гайка М6.6Н.6.019 ГОСТ 5915-70 | Гайка М6.6Н.6.019 ГОСТ 5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
