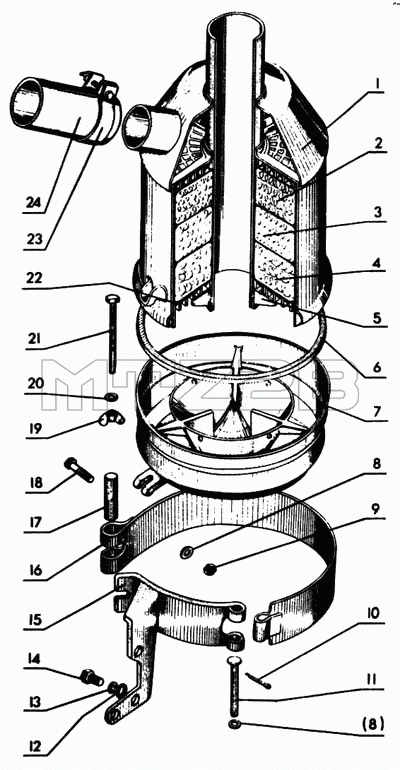

Каталог запасных частей к технике: МТЗ-80. Воздушный фильтр. Воздухоочиститель
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1109015-А-02 | 240-1109015-А-02 | Воздухоочиститель в сборе | |
| 1 | 240-1109035-А1-02 | Корпус | |
| 2 | 240-1109165 | Элемент фильтрующий | |
| 3 | 240-1109166-Б | Элемент фильтрующий | |
| 4 | 240-1109167-Б | Элемент фильтрующий | |
| 5 | 240-1109096-А | Стопор | |
| 6 | 240-1109306-01 | Прокладка | |
| 7 | 240-1109250-Б2 | Поддон | |
| 8 | Шайба 8 ГОСТ 11371-78 | Шайба 8 ГОСТ 11371-78 | |
| 9 | Гайка М8.6.019 ГОСТ 5915-70 | Гайка М8.6.019 ГОСТ 5915-70 | |
| 10 | Шплинт 3,2х18.009 ГОСТ 397-66 | Шплинт 3,2х18.009 ГОСТ 397-66 | |
| 11 | 50-1109296-Б | Палец | |
| 12 | Шайба 12 ГОСТ 11371-78 | Шайба 12 ГОСТ 11371-78 | |
| 13 | Шайба 12 ГОСТ 6402-70 | Шайба 12 ГОСТ 6402-70 | |
| 14 | Болт М12-6gх20.88.019 ГОСТ 7796-70 | Болт М12-6gх20.88.019 ГОСТ 7796-70 | |
| 15 | 240-1109290-Б | Кронштейн | |
| 16 | 240-1109299 | Хомут | |
| 17 | 50Л-1109301-Б | Палец | |
| 18 | Болт М8-6gх45.88.35.019 ГОСТ 7795-70 | Болт М8-6gх45.88.35.019 ГОСТ 7795-70 | |
| 19 | Гайка М6.45Л.019 ГОСТ 3032-76 | Гайка М6.45Л.019 ГОСТ 3032-76 | |
| 20 | Шайба 6 ГОСТ 11371-78 | Шайба 6 ГОСТ 11371-78 | |
| 21 | 50-1109262 | Болт | |
| 22 | 240-1109095 | Обойма | |
| 23 | ХС-61.019 | Хомут | |
| 24 | 50Л-1109298-Б1 | Патрубок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
