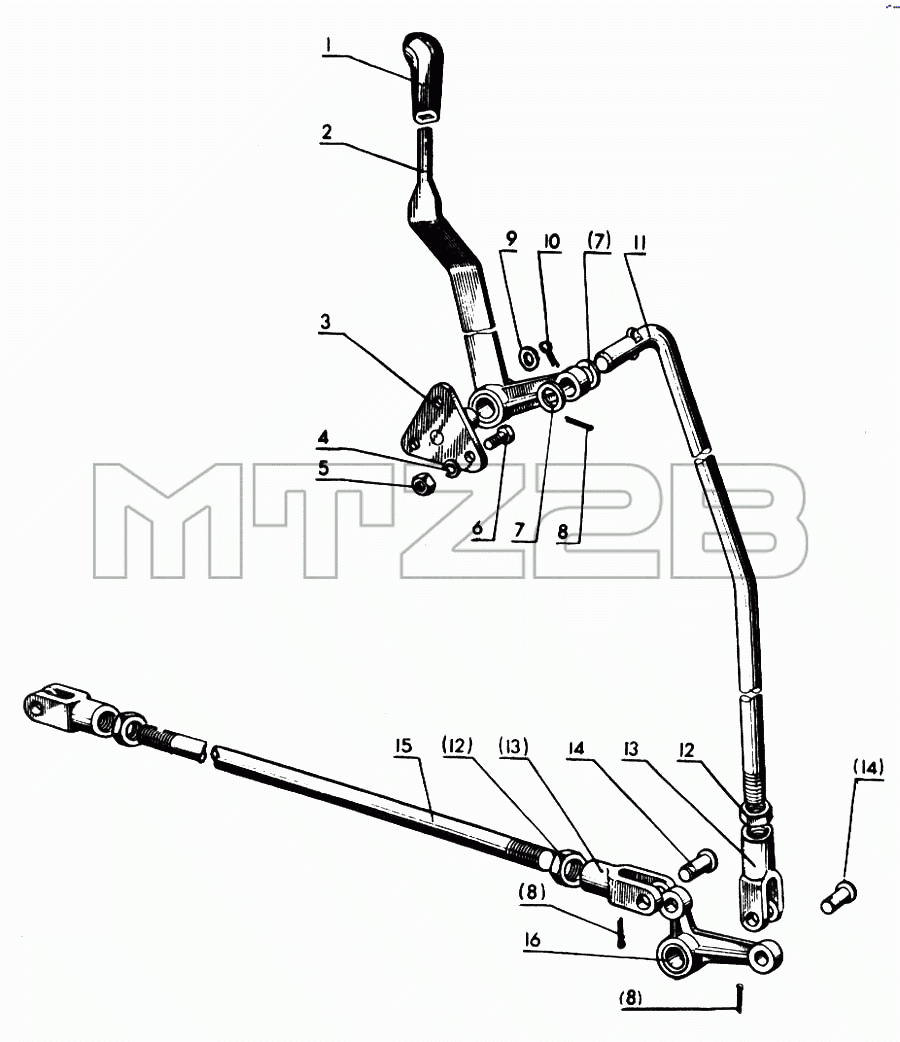

Каталог запасных частей к технике: МТЗ-80. Управление задним ВОМ
1
2
3
4
5
6
7
7
8
8
8
9
10
11
12
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-4216060 | 80-4216060 | Тяга 80-4216043 в сборе | |
| 80-4216085 | 80-4216085 | Тяга 80-4216081 с гайкой и вилкой в сборе | |
| 80-4216010 | 80-4216010 | Управление ВОМ в сборе | |
| 1 | А13.17.000 | Рукоятка | |
| 2 | 85-4216100 | Рычаг | |
| 3 | 80-4216105 | Кронштейн | |
| 4 | 8Т ОСТ 37.001.115-75 | Шайба | |
| 5 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 6 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 7 | Шайба 12.01.019 ГОСТ 11371-78 | Шайба 12.01.019 ГОСТ 11371-78 | |
| 8 | Шплинт 3,2х18.001 ГОСТ 397-79 | Шплинт 3,2х18.001 ГОСТ 397-79 | |
| 9 | 50-3406037 | Шайба упорная | |
| 10 | Шплинт 4х36.001 ГОСТ 397-79 | Шплинт 4х36.001 ГОСТ 397-79 | |
| 11 | 80-4216081 | Тяга | |
| 12 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | |
| 13 | 50-3502203 | Вилка | |
| 14 | Палец 12х32.019 ГОСТ 9650-68 | Палец 12х32.019 ГОСТ 9650-68 | |
| 15 | 80-4216043 | Тяга | |
| 16 | 80-4216050 | Рычаг 80-4216057со втулкой в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
