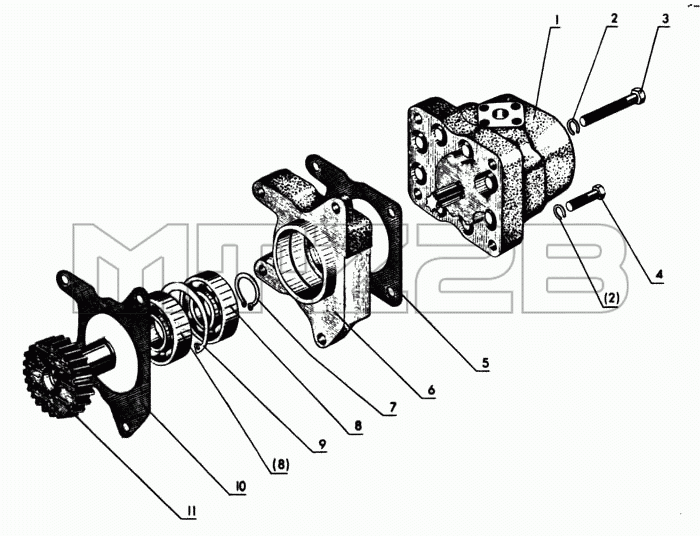

Каталог запасных частей к технике: МТЗ-80. Установка насоса рулевого управления
1
2
2
3
4
5
6
7
8
8
9
10
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1022030-01 | 240-1022030-01 | Привод гидронасоса в сборе | |
| 1 | НШ10В-3-Л | Насос шестеренчатый | |
| 2 | Шайба 8 ГОСТ 6402-70 | Шайба 8 ГОСТ 6402-70 | |
| 3 | Болт М8-6gх70.88.35.019 ГОСТ 7795-70 | Болт М8-6gх70.88.35.019 ГОСТ 7795-70 | |
| 4 | Болт М8-6gх30.88.35.019 ГОСТ 7795-70 | Болт М8-6gх30.88.35.019 ГОСТ 7795-70 | |
| 5 | 50-1022062-Б | Прокладка | |
| 6 | 240-1022069 | Корпус | |
| 7 | Кольцо Б25 ГОСТ 13942-68 | Кольцо Б25 ГОСТ 13942-68 | |
| 8 | Подшипник 205К ГОСТ 8338-75 | Подшипник 205К ГОСТ 8338-75 | |
| 9 | Кольцо Б52 ГОСТ 13942-68 | Кольцо Б52 ГОСТ 13942-68 | |
| 10 | 240-1022075-А | Прокладка | |
| 11 | 240-1022661-6 | Шестерня | |
| 11 | А23.31.501 | Шестерня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
