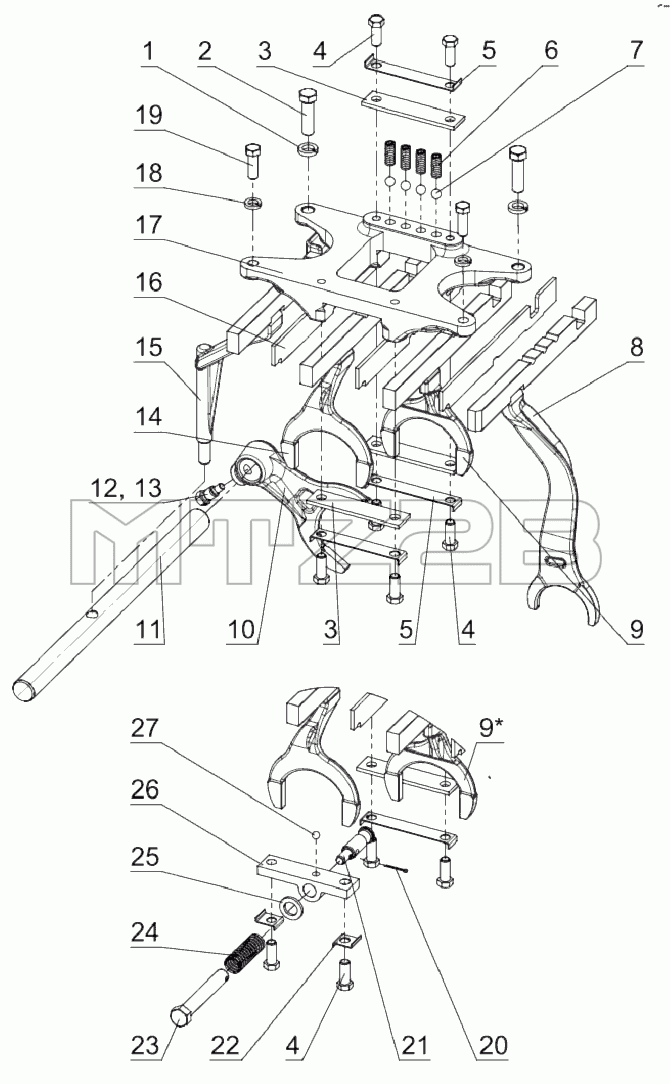

Каталог запасных частей к технике: МТЗ-80.1. Корпус вилок механической КП
1
2
3
3
4
4
4
5
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1702080-А | 50-1702080-А | Корпус вилок | |
| 50-1702080-А-01 | 50-1702080-А-01 | Корпус вилок | |
| 1 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 2 | 50-1702092 | Болт призонный М12х42 | |
| 3 | 50-1702081 | Планка вилок переключения | |
| 4 | М10-6gх25.88.35.019 | Болт | |
| 5 | 50-1702107-А | Пластина стопорная | |
| 6 | 50-1702148-А | Пружина фиксатора | |
| 7 | 10,0-60 | Шарик ГОСТ 3722-81 | |
| 8 | 74-1702086 | Вилка 1-й передачи и заднего хода | |
| 9 | 50-1702096 | Вилка переключения III передачи | |
| 9 | 50-1702096 | Вилка переключения III передачи | |
| 10 | 50-1702028 | Вилка переключения редуктора | |
| 11 | 50-1702063 | Валик | |
| 12 | 36-1702110 | Винт установочный | |
| 13 | 1,6-О-С | Проволока | |
| 14 | 50-1702116 | Вилка переключения IV и V передач | |
| 15 | 50-1702095-А1 | Поводок | |
| 16 | 50-1702083 | Планка замковая | |
| 17 | 50-1702085 | Корпус вилок | |
| 18 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 19 | М10-6gх35.88.35.019 | Болт | |
| 20 | 2х20 | Шплинт | |
| 21 | 70-1702071 | Шток | |
| 22 | 50-1702107 | Шайба | |
| 23 | 70-1702073 | Шток | |
| 24 | 70-1702077 | Пружина | |
| 25 | 70-4605163 | Шайба | |
| 26 | 70-1702072 | Кронштейн | |
| 27 | 7,938-100 | Шарик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
