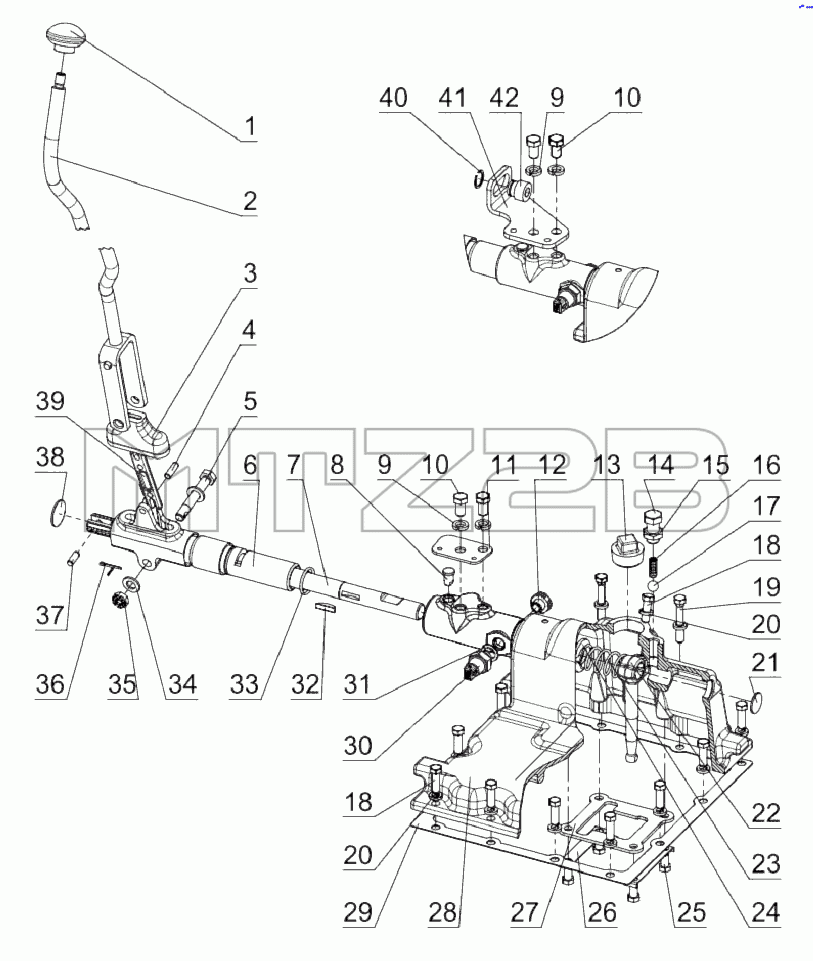

Каталог запасных частей к технике: МТЗ-80.1. Механизм правого однорычажного управления КП
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 70-1702125 | Рукоятка | |
| 2 | 952-1703225 | Рычаг | |
| 2 | 952-1703220 | Рычаг | |
| 2 | 70-1703220-А | Рычаг | |
| 2 | 70-1703225-А | Рычаг | |
| 3 | 70-1703203-А | Чехол | |
| 4 | ШЦК8х25 | Штифт | |
| 5 | 50-2403034-01 | Болт | |
| 6 | 70-1703210-Б | Опора | |
| 6 | 70-1703200-Б | Опора | |
| 7 | 70-1703201-Б-01 | Вал | |
| 8 | 70-1703205 | Стопор | |
| 9 | 12.ОТ | Шайба | |
| 10 | М12-6gх20.88.35.019 | Болт ГОСТ 7796-70 | |
| 11 | 80-3503048 | Кронштейн | |
| 12 | 70-1702053 | Пробка | |
| 13 | ПККГ11/4 | Пробка | |
| 14 | 70-1703204 | Болт | |
| 15 | М16-6H.04.019 | Гайка | |
| 16 | 50-1702148-А | Пружина фиксатора | |
| 17 | 13,8-60 | Шарик 13,8 мм | |
| 18 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 19 | М10-6gх60.88.35.019 | Болт | |
| 20 | 10.ОТ | Шайба | |
| 21 | 28-10кп.Ц9.хр | Заглушка | |
| 22 | 70-1703011 | Рычаг | |
| 23 | 70-1703057 | Пружина | |
| 24 | 70-1703058 | Шайба | |
| 25 | М10-6gх18.88.35.019 | Болт | |
| 26 | 50-1702107-А | Пластина стопорная | |
| 27 | 70-1703084 | Пластина | |
| 27 | Р70-1703084 | Пластина | |
| 28 | 70-1703025-Б | Крышка | |
| 28 | 70-1703010-А1 | Крышка | |
| 28 | 70-1703010-А1-01 | Крышка КП | |
| 28 | 70-1703010-А1-04 | Крышка КП | |
| 28 | 70-1703010-А1-05 | Крышка КП | |
| 29 | 50-1702026 | Прокладка | |
| 30 | 3710.70 | Выключатель блокировки пуска | |
| 31 | 50-1702048 | Прокладка | |
| 32 | СШ-611 | Шпонка | |
| 33 | 030-034-25-1-4 | Кольцо | |
| 34 | С12.01.019 | Шайба | |
| 35 | М12-6Н.04.019 | Гайка | |
| 36 | 3,2х25.019 | Шплинт | |
| 37 | ШЦК8х20 | Штифт | |
| 38 | 35-10кл.Ц9.Хр | Заглушка | |
| 39 | 70-1703202-А | Поводок | |
| 40 | С20 | Кольцо | |
| 41 | 952-1802030 | Кронштейн | |
| 41 | 952-1802031-А | Кронштейн | |
| 42 | 952-1802032 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
