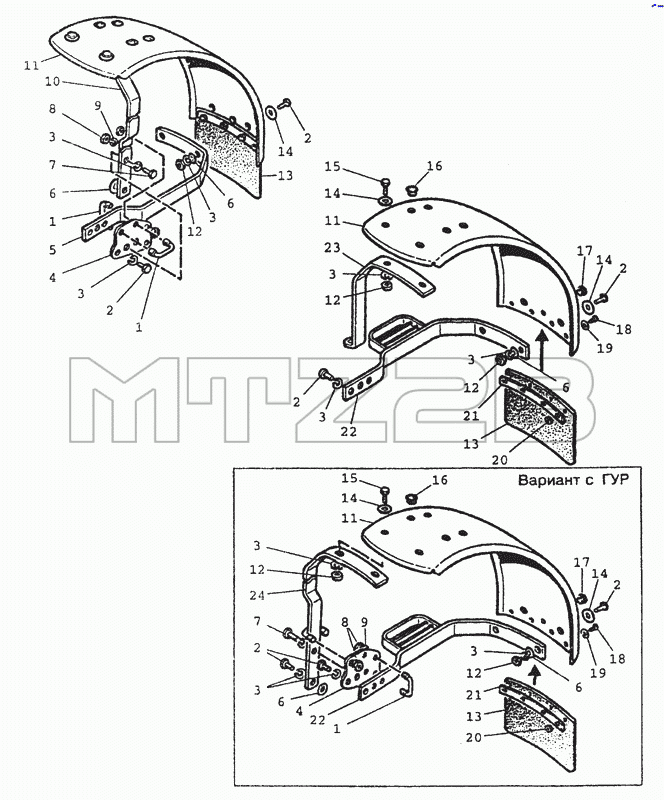

Каталог запасных частей к технике: МТЗ-80 (2002). 8403 Крылья передние 82.1
/131.gif)
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
5
6
6
6
6
6
7
7
8
8
9
9
10
11
11
11
12
12
12
12
12
13
13
13
14
14
14
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 52-8403018 | Стремянка | |
| 2 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 3 | OCT37.001.115-75 | Шайба 6Т | |
| 4 | 52-8403011 | Пластина | |
| 5 | 82-8403021-02 | Кронштейн | |
| 6 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 7 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 8 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 9 | ОСТ37.001.115-75 | Шайба 8Т | |
| 10 | 82-8403015-03 | Кронштейн правый | |
| 11 | 80-8403041 | Крыло | |
| 12 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 13 | 80-8403030 | Шторка | |
| 14 | ГОСТ6958-78 | Шайба С6.01.08кп.019 | |
| 15 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 16 | 500А-8507096 | Заглушка | |
| 17 | 50-8400018 | Буфер | |
| 18 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 | |
| 19 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 20 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 21 | 80-8403013 | Планка | |
| 22 | 82-8403020-01 | Кронштейн левый | |
| 23 | 82-8403015-Б | Кронштейн | |
| 24 | 82-8403015-02 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
