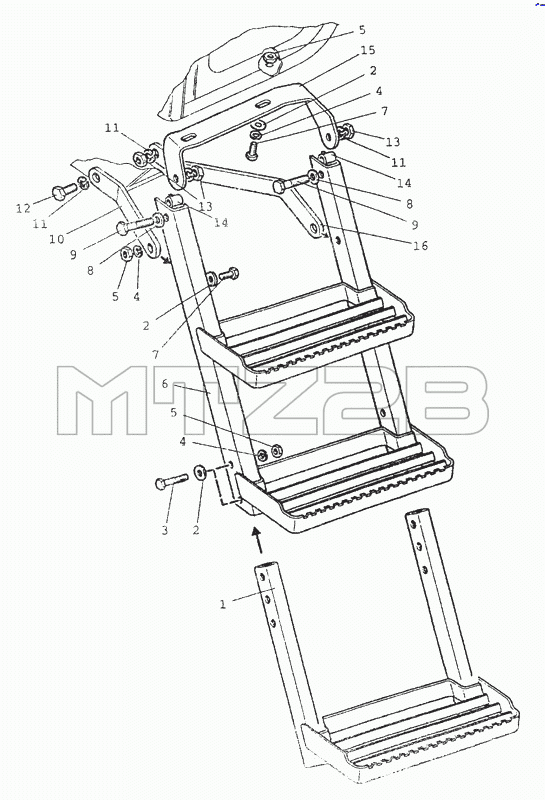

Каталог запасных частей к технике: МТЗ-80 (2002). 8405 Подножка
/132.gif)
1
2
2
2
3
4
4
4
5
5
5
6
7
7
8
8
9
9
10
11
11
11
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-8405005-Б | 80-8405005-Б | Подножка левая | |
| 80-8405030-Б-01 | 80-8405030-Б-01 | Кронштейн (к правой подножке) | |
| 80-8405005-Б-01 | 80-8405005-Б-01 | Подножка правая | |
| 1 | 80-8405020-А2 | Подножка | |
| 2 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 3 | ГОСТ7795-70 | Болт M12-6gx100.88.35.019 | |
| 4 | ОСТ37.001.115-75 | Шайба 8Т | |
| 5 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 6 | 80-8405010-A3 | Подножка | |
| 7 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 8 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 9 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 10 | 80-8405031-Б | Кронштейн | |
| 11 | ОСТ37.001.115-75 | Шайба 8Т | |
| 12 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 13 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 14 | 70-6702306-01 | Втулка | |
| 15 | 80-8405030-Б | Кронштейн | |
| 16 | 80-8405032-Б | Кронштейн |
